(FII - Roomster) Montáž origo parkováku

[Doli]

Potřebné ingredience :



Parkovák určený pro Fábii II

Fábii II nebo Roomstra

Vrtačku s vhodným vrtákem o průměru 26mm (já naměřil přesně 26,3mm)

VAG na reset Gateway (nemusí být vždy potřeba)

aspon jednu pravou ruku (pokud máte dvě levý tak s tím dělat nejde)

nářadí torxy, 10 klíč, plochej šroubovák na vycvakávání plast. trnů, pájku, cín , smrštitelnou termobužírku at to trochu vypadá, plast matky na přichycení jednotky, a plastové nýti na přichycení repráčku,



plast nýt - N 038 501 2 2ks

plast. matka - 171 201 969 2ks



1/ zkontrolujte zapojení na hnědém konektoru

PIN 1 červeno/ žlutá svorka 30 (stálé napětí) napojí se na pojistku č. 22 v pojistkovém boxu

PIN 2 a 4 repro

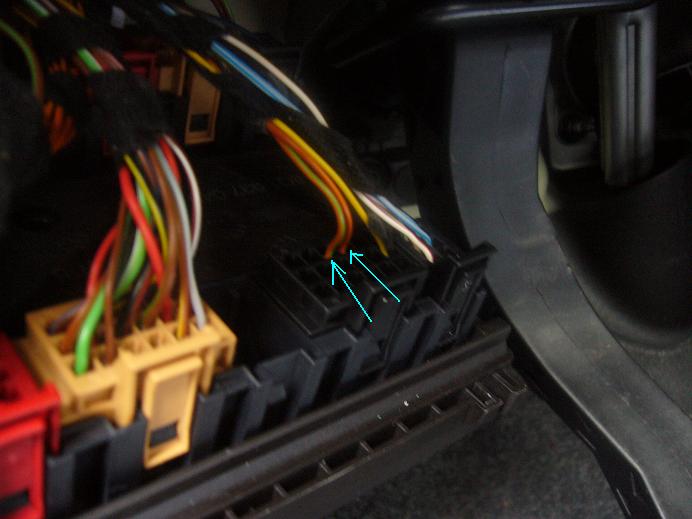

PIN 5 oranžovo zelená - CANH-Komfort napojil jsem na centrální jednotku do černé 18ti pinové svorkovnice na PIN č.12 (barva by měla souhlasit)

PIN 6 oranžovo/hnědá - CANL-Komfort - napojil jsem na centrální jednotku do černé 18ti pinové svorkovnice na PIN č. 9 (barva by měla souhlasit)

PIN 9 černo/fialová svorka 15 (spínané napětí) napojí se na pojistku č. 9

PIN 12 hnědá svorka 31 (kostra) napojí se na kostřící bod na nad lampou nebo na konektor zásuvky 12V v kufru

[Doli]

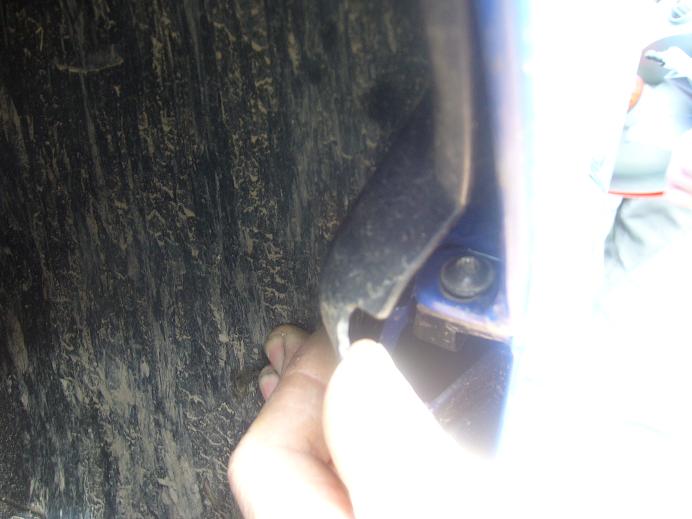

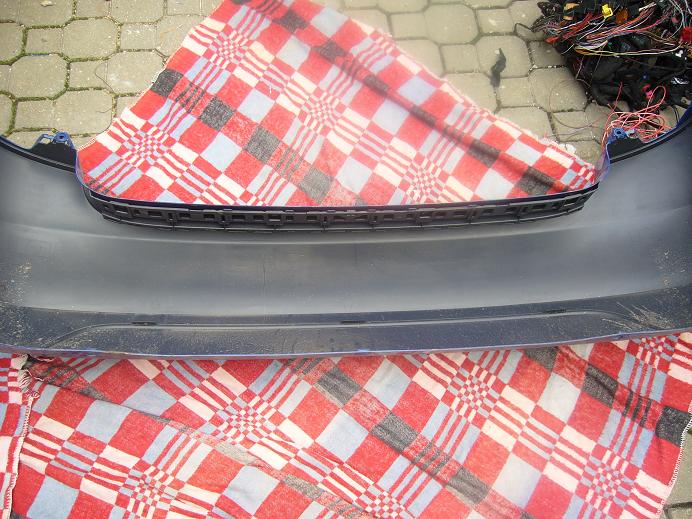

sundáme nárazník - obr. 1-2-3

musí se sundat i lampy pod kterými jsou dva šrouby

lampu zevnitř drží velký plast. šroub

[Doli]

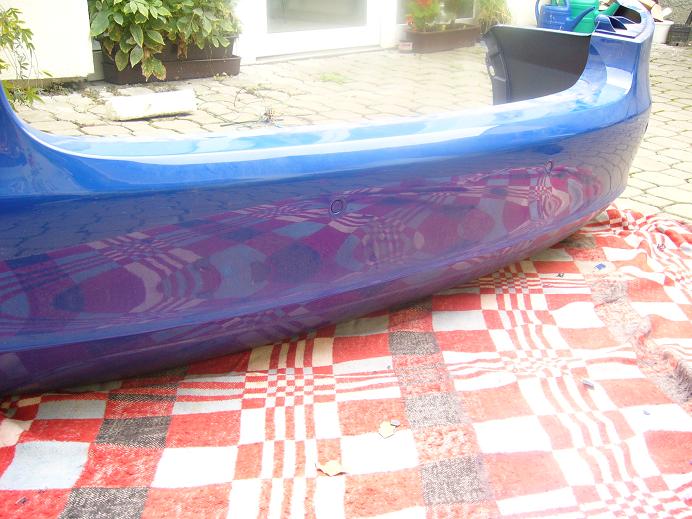

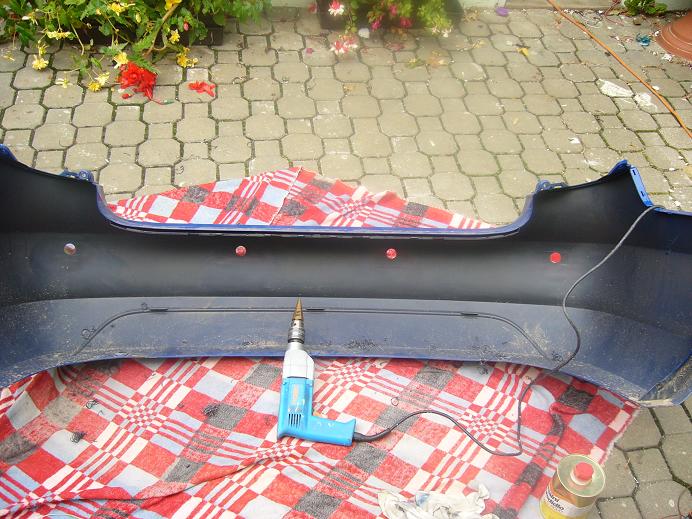

vyvrtáme otvory na naznačených místech

nalepíme čidla

uchyty na kabeláži zacvaknem do horní lišty v nárazníku

kabel protáhneme místo gumové záslepky v čele kufru plst který jej kryje drží dvě plast. matky na 10tku klíč a pak se trhem vzhůru oddělá

[Doli]

v kufru rozděláme levou bočnici včetně horních sloupků

opatrně na lampičku při oddělávání bočnice

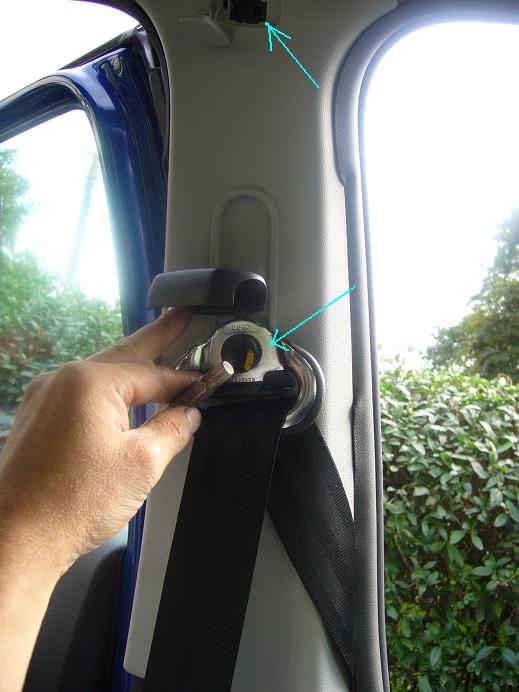

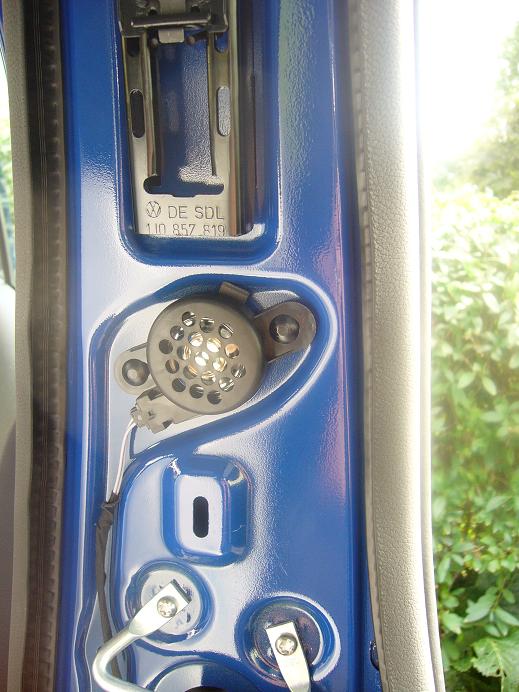

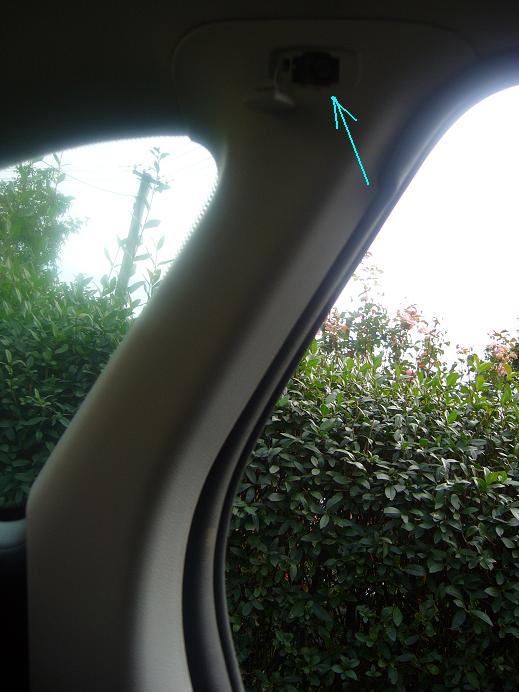

pak odtrhneme prahovou lištu a rozděláme celej B sloupek kde přiděláme repráček na plastové nýti

[Doli]

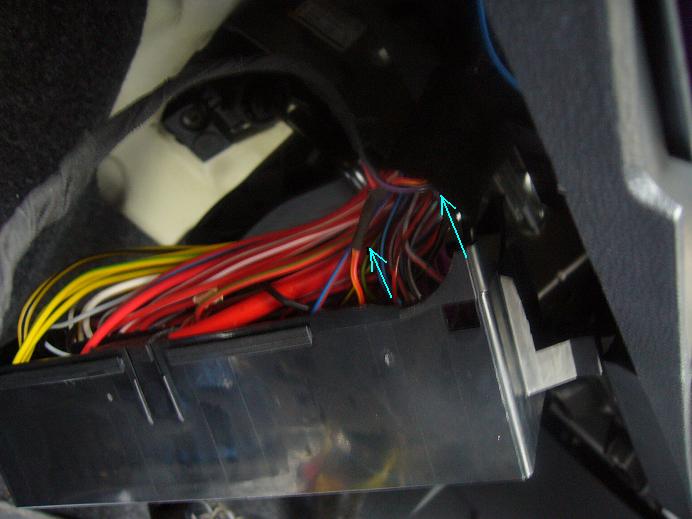

pak napojíme napájení do pojistkového bloku a CAN na BSG \(centrální jednotku)



pojistkovej blok drží na dvouch šroubcích

BSG je zacvaknuta a vsunuta nahoru
