OI montaz tripplingu

[buml]

material:

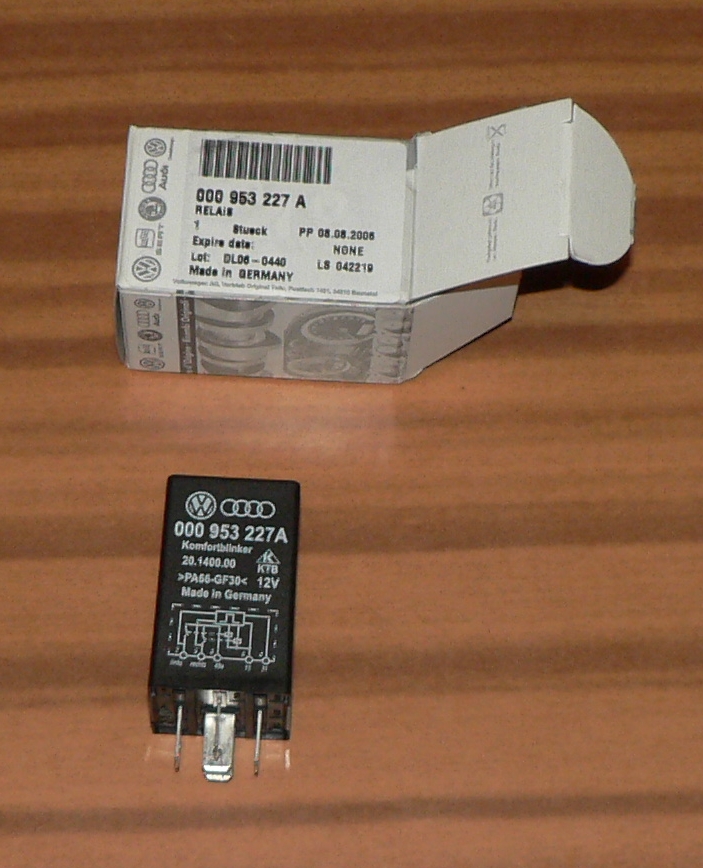

000 998 229 A trippling rele + kabelaz

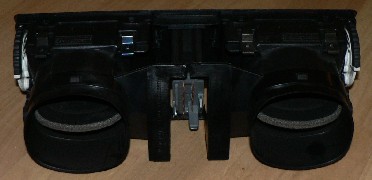

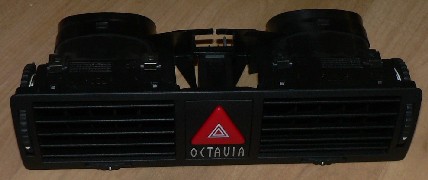

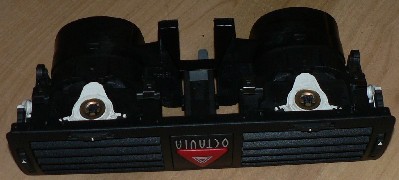

pro jistotu vymdame pojistku 39, dale vyjmeme stredovy dvojvydech s ctyrblikem, ze ktereho odpojime konektor, z tohoto po odcvaknuti pojistne mrizky vypichneme tyto piny:

1 - cerno bilo zeleny

2 - cerno zeleny

3 - cerno bily

5 - hnedy

6 - cerno bily (jelikoz jsou cernobile dva oznacil jsem si 6ty jeste propiskou)



v konektoru zustanou:

4 - sedo modry

7 - cerveno zeleny



do tohoto konektoru nacvakame piny z prilozene kabelaze dle popisu pro Passat B5, tedy:

1- bilo zeleny

2- zeleny

3- bily

4- zustava puvodni sedo modry

5- hnedy

6- cerno bily

7- zustava puvodni cerveno zeleny



nyni zbyva nacvakat uvolneny piny do prilozeneho konektoru:

1 - cerno bilo zeleny

2 - cerno zeleny

3 - cerno bily

6- hnedy

7 - cerno bily doznaceny propiskou



tak ted jen nacvakat konektory a rele, vratit pojistku a vyzkouset;) a pak samo ulozit kabelaz s rele do prostoru pod vydech, ten zasadit do palubky a je to.

[olisoft]

A pre zopakovanie este trochu inak napisane:





Len pre zaujimavost davam pinout konektorov aj s vodicmi:





original konektor prerusovaca



pin vodic

1 49a cierno biely, zelene pasiky

2 49R cierno zeleny

3 49L cierno biely

4 sedo modry

5 31 hnedy

6 15 cierno biely

7 cerveno zeleny





prepojeny konektor prerusovaca



pin vodic

1 bielo zeleny

2 zeleny

3 biely

4 sedo modry (povodny vodic)

5 hnedy

6 cierno biely

7 cerveno zeleny (povodny vodic)





prepojeny konektor tripplingu



pin vodic

1 49a cierno biely, zelene pasiky (povodny vodic)

2 49R cierno zeleny (povodny vodic)

3 49L cierno biely (povodny vodic)

4 nezapojeny

5 nezapojeny

6 31 hnedy (povodny vodic)

7 15 cierno biely (povodny vodic)

8 nezapojeny

[olisoft]

A este par obrazkov a manual DE/EN pripadne dalsie obrazky pridam neskor.

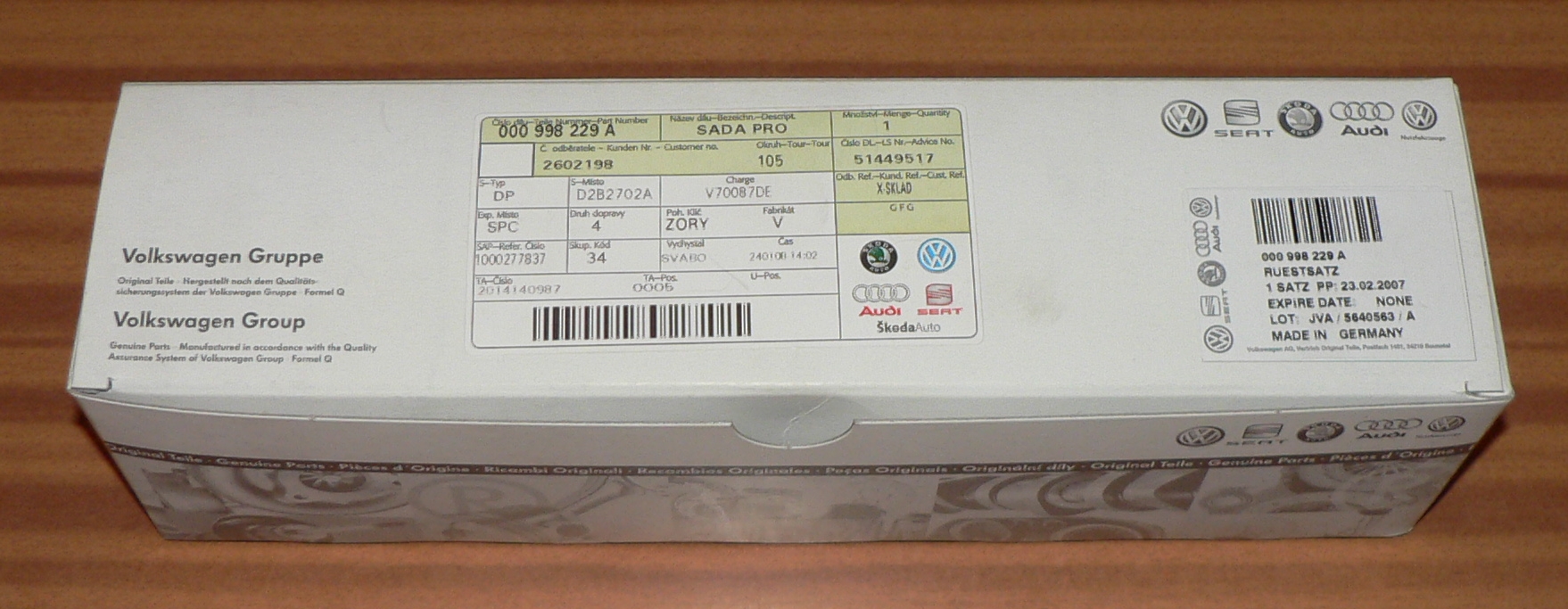

origo balenie:

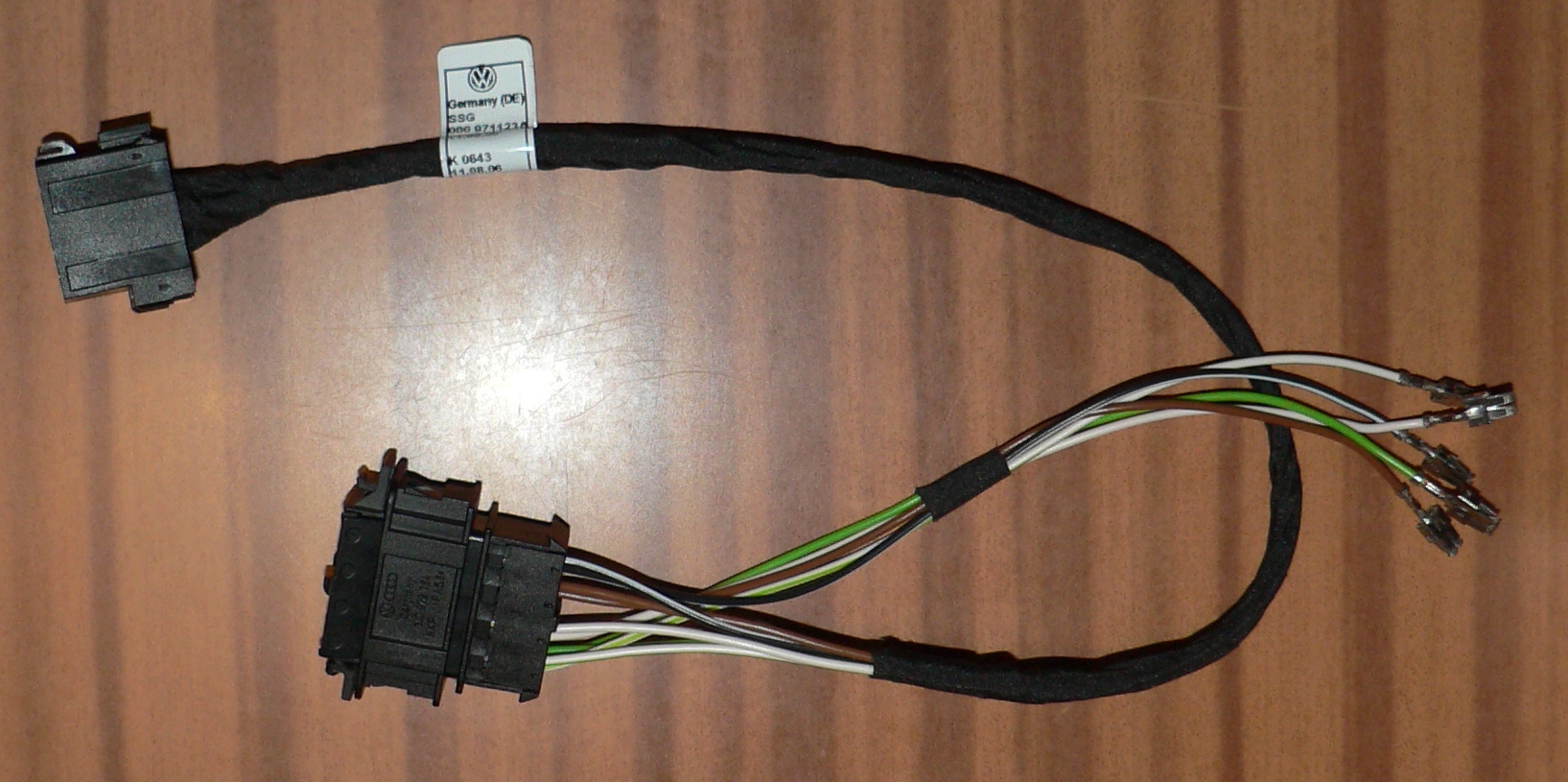

Trippling 1

Trippling 2

Trippling 3

Trippling 4

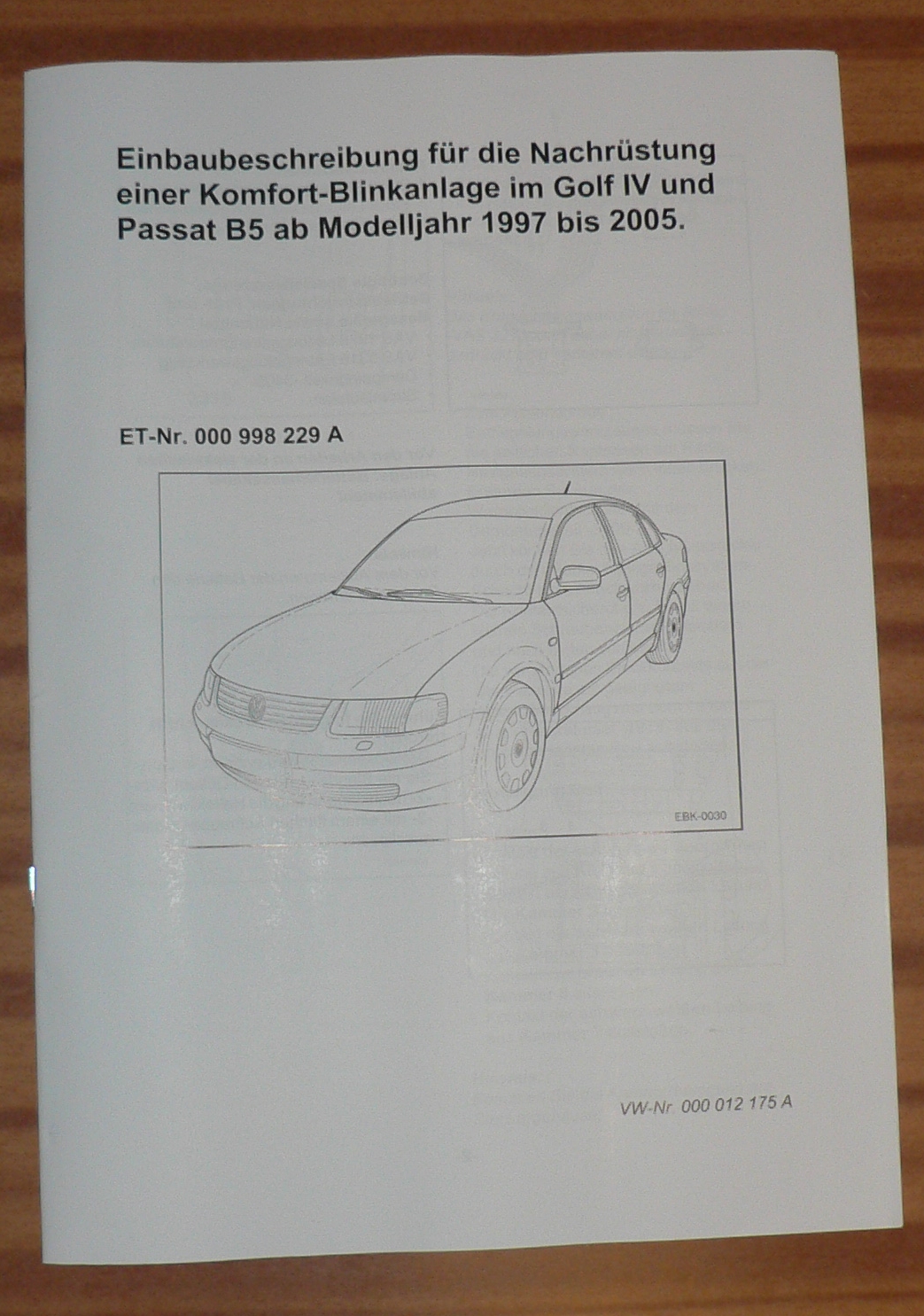

manual ako pdf

Anglicky

Nemecky

[Guest MENDY]

Ahoj,

prosím Tě o radu, objednal jsem to relé ve VW ale přišlo mi samostatné relé bez redukčního kabelu.

Nejde to nějak paraelně napájet ?

Ještě mám dotaz , jak zapojit dodatečnou kontrolku z budíků ( vývod již mám ) aby mi chodila s připojeným vozejkem ?



díky moc

[buml]

jasne ze to jde, musis si koupit 10 velkejch pinu, konektor (patici) pro rele a nakej ten kabel.

vypinujes z puvodniho konektoru vse co je psano vyse, budes muset ucvakat puvodni piny a naletovat na to kabely, ktere napinujes nekde uprostred dvojmo (odizolovat cca centimetr, ve prostred prehnout zpet a nacvaknout pin) a jednoduse na konci. ty piny uprostred novyho kabelu nacvakas do patice rele a piny na konci do puvodniho konektoru, tod cele. jen doufam, ze sem to napsal nak srozumitelne.

[Guest MENDY]

jasne ze to jde, musis si koupit 10 velkejch pinu, konektor (patici) pro rele a nakej ten kabel.

vypinujes z puvodniho konektoru vse co je psano vyse, budes muset ucvakat puvodni piny a naletovat na to kabely, ktere napinujes nekde uprostred dvojmo (odizolovat cca centimetr, ve prostred prehnout zpet a nacvaknout pin) a jednoduse na konci. ty piny uprostred novyho kabelu nacvakas do patice rele a piny na konci do puvodniho konektoru, tod cele. jen doufam, ze sem to napsal nak srozumitelne.





Díky za odpověd´,



měl bych to zvládnout , takto jsem to myslel, jenom jsem nevěděl ,že to stačí takto paraelně zapojit.Coje tedy hlavní přerušovač ? ten originál a to nové relé je pouze na impulspro 3x sepnutí blinkru ?

Jinak seš frajer , takhle pěkně udělat návod i s foto,

ještě jednou díky



MENDY

[buml]

ano hlavni prerusovac je soucasti ctyrbliku a tohle rele dela jen podrzeni napeti na ty tri bliky. fotky nejsou moje, ale olisofta. Pokud se dostanu na velkej pocitac naskenuju sem origo schema z manualu;)

[Guest MENDY]

Tak jsem to včera zapojil,

je to super,



díky

[olisoft]

...naskenuju sem origo schema...



Staci pozriet do tych odkazov, co som dal, schema tam je. B)

[buml]

aha, nevsim sem si, tak nic

[Bohouš]

Ahoj,



nechával jsem si dělat také trippling, ale ze stavebnice co jsem zjistil a chtěl bych to vyměnit za originál, protože mi to odešlo.Dělá to tady někdo v Praze?Mám pouze to relé, ale bez kabelu.Děkuji Vám za info
