Návod na výměnu laseru v columbusu

Recommended Posts

Foto návod jak vyměnit laser v Columbusu. (SANYO SF-HD88S / SFHD88S / SF-HD88 / SFHD88 / SF-HD88CPH RNS510 DVD Laser Optical Pickup for DVD-M5 loader)

Krok po kroku

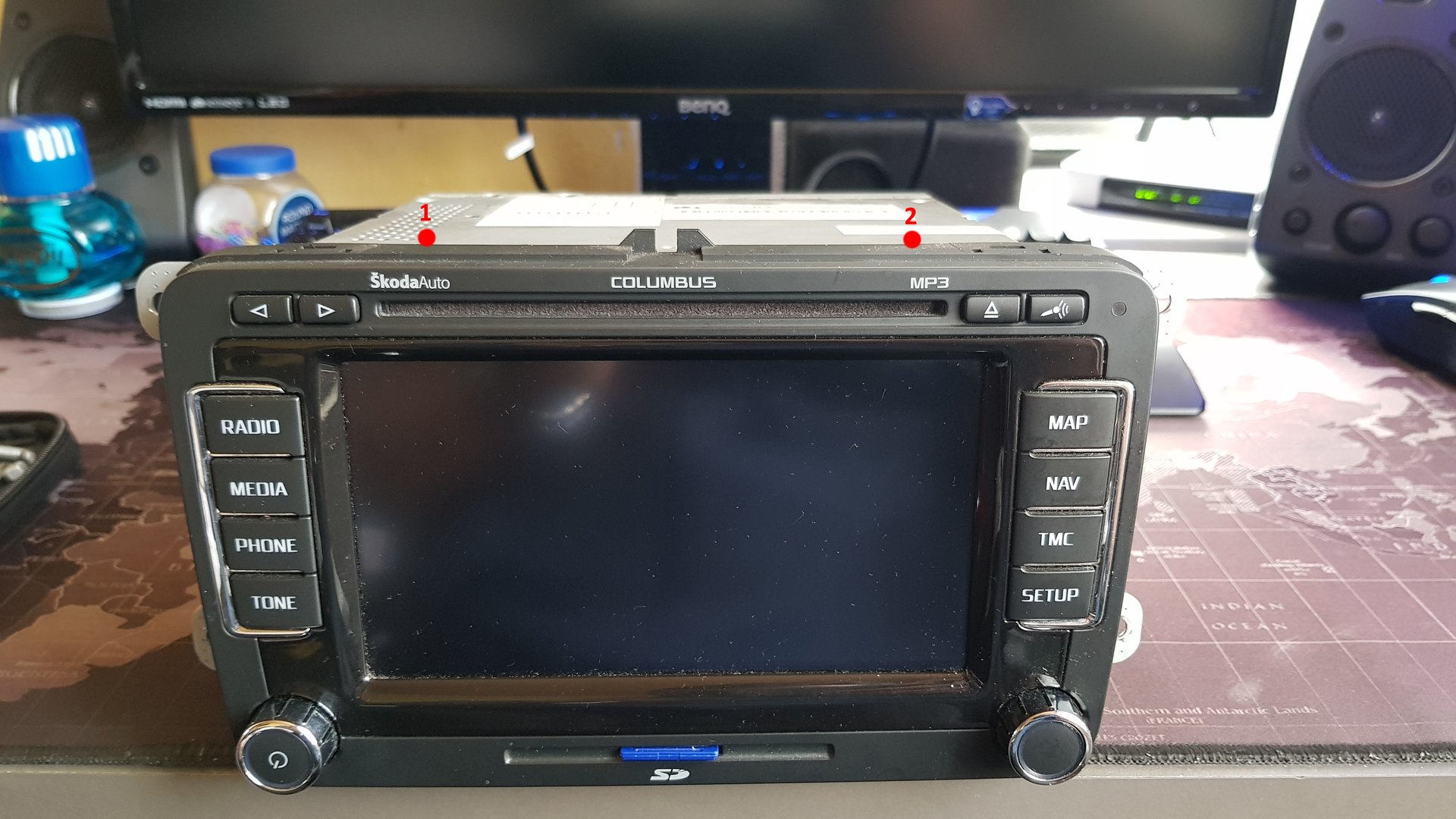

1 a 2 odšroubovat šroubky torx 8 a zvednout kryt20190514_140838.jpg.cb23dcbda5d96eecbe4c99051d8e05b3.jpg

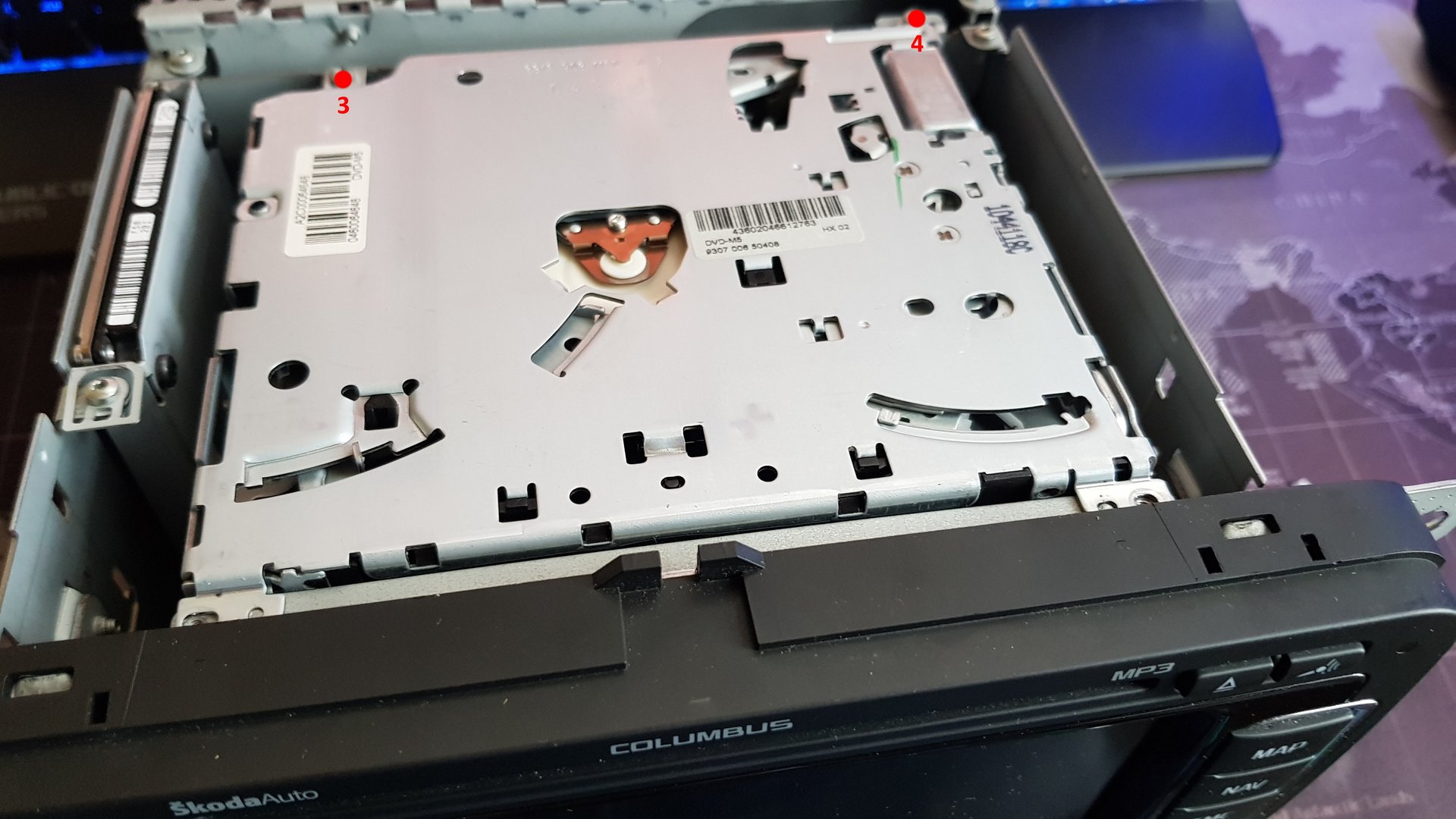

3 a 4 odšroubovat šroubky torx 8 a opatrně zvednout mechaniku20190514_150705.jpg.5fd6ed31eb9662ddb86a7c8ba3573c7c.jpg

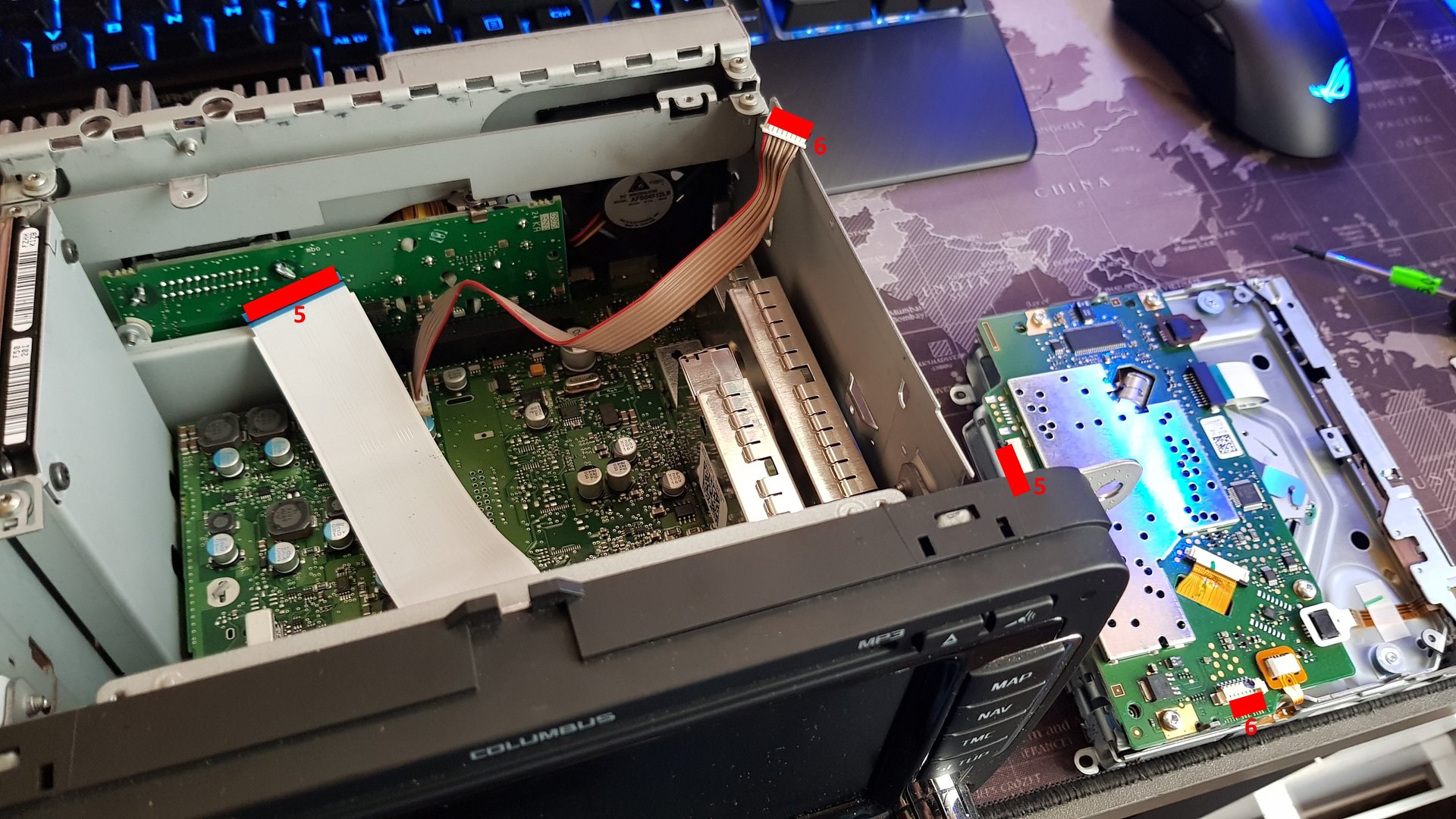

5 a 6 rozpojit konektory na 5 jsou černé zajišťovací zobáčky tak je opatrně odcvaknout20190514_151101.jpg.cdbac4bec2e846a4bfa3c0d8cc717ffd.jpg
7, 8, 9, 10 odšroubovat šroubky torx 8

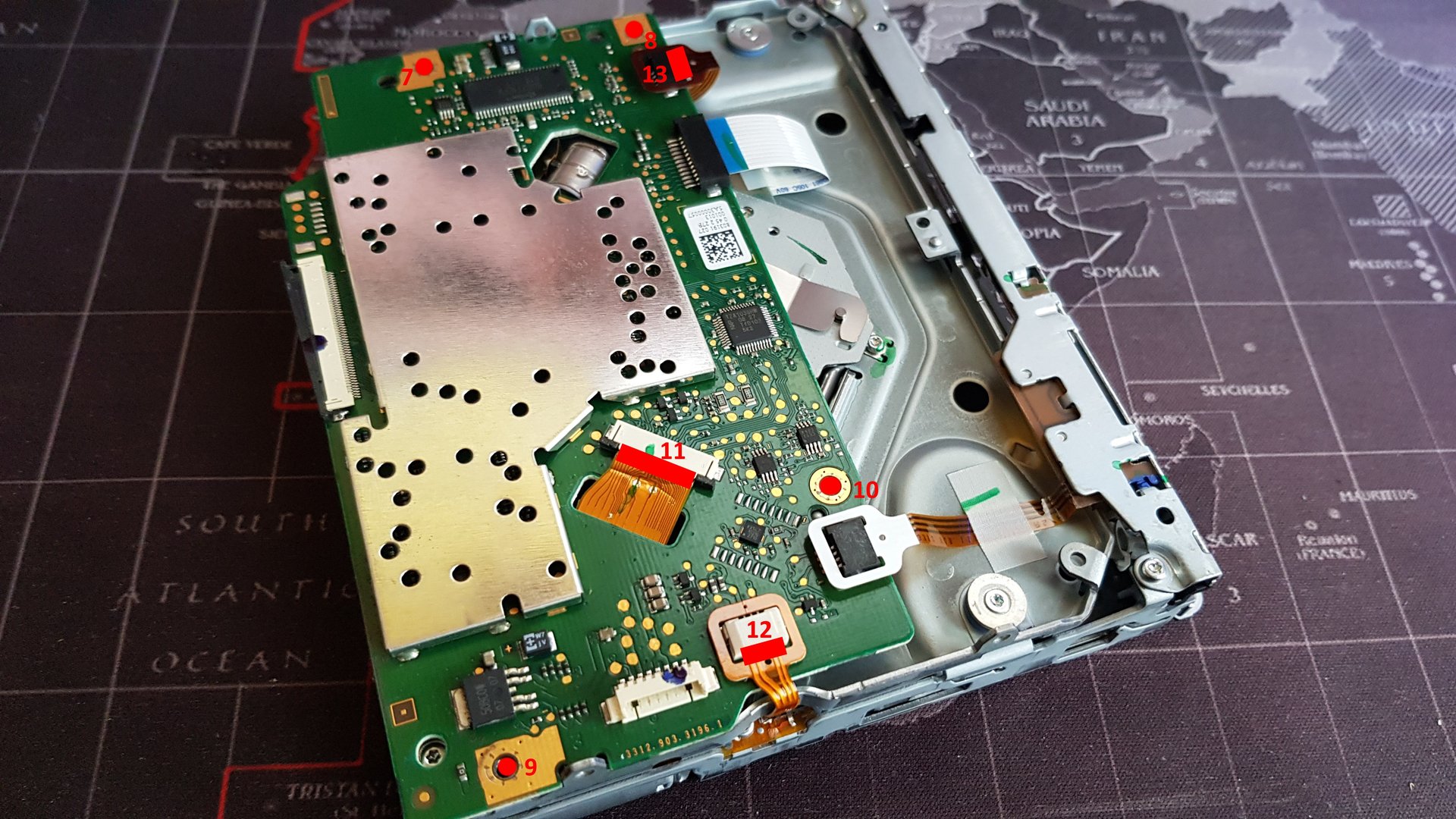

11, 12, 13 rozpojit konektory na 11 jsou černé zajišťovací zobáčky tak je opatrně odcvaknout, 12 a 13 se jen nadzvedne a vysune, poté se deska otočí20190514_151510.jpg.1155bed1d08a4c0481ba328662cf1d47.jpg
14 odšroubovat šroubek torx 6, šroubky 15 a 16 stačí jen povolit (dva závity) torx 6
17 vysunout osičku ven a vytáhnout ven celý laser
18 odšroubovat šroubek torx 6 a odcvaknout plíšek z laseru20190514_152134.jpg.10370381a828a80a4525c09e7b4d898c.jpg
19 a 20 odpájet pájecí body a potom pokračovat ve zpětné montáži v opačném pořadí oproti demontáži20190611_225706.jpg.aae8e9b06a4b3497cfd89742c60bd3a5.jpg

laser jsem kupoval SANYO SF-HD88S / SFHD88S / SF-HD88 / SFHD88 / SF-HD88CPH RNS510 DVD Laser Optical Pickup for DVD-M5 loader
jde sehnat v CZ cca okolo 1000kč a nebo z číny za polovic
