Náhradné diely a ich fotografie

[profor]

Toto téma som založil a budem sem dávať nafotené ND ktoré mi prejdú rukami.

Samozrejme sem môže pridať foto hocikto, poprosím ale nech je fotka ostrá, ak fotíte malé diely, použiť dobré svetlo a makro.

Fotky kde bude rozmazaná machula sú oničom.

Taktiež by bolo vhodné aby ten diel bol odfotený ako kus, a nie ako kus napr s kabelážou kde niekde je ten diel.



Dakedy som si diely fotil, ak nájdem aj staršie fotky, dám sem, ak nie, pofotím.



Popis k dielu by mal mať samotné číslo dielu s indexami, prípadne na aké auto je diel určený.

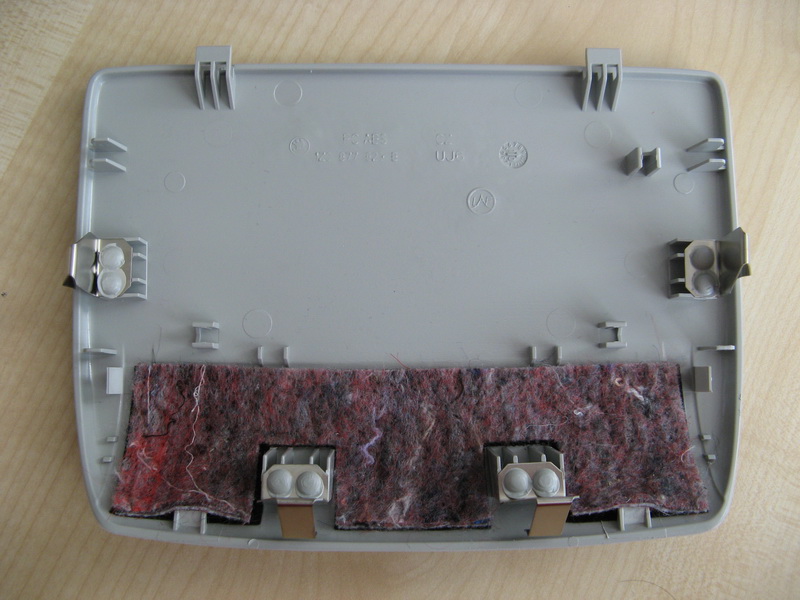

1Z0 877 829 B Y20

KRYT STROPU



Krytka namiesto odkladacej schránky na okuliare. Za predným svetielkom.

OII

[profor]

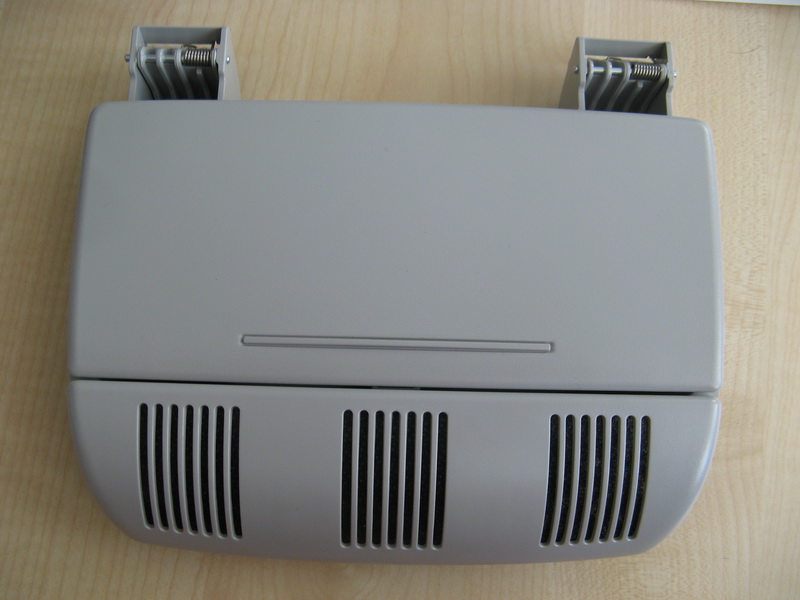

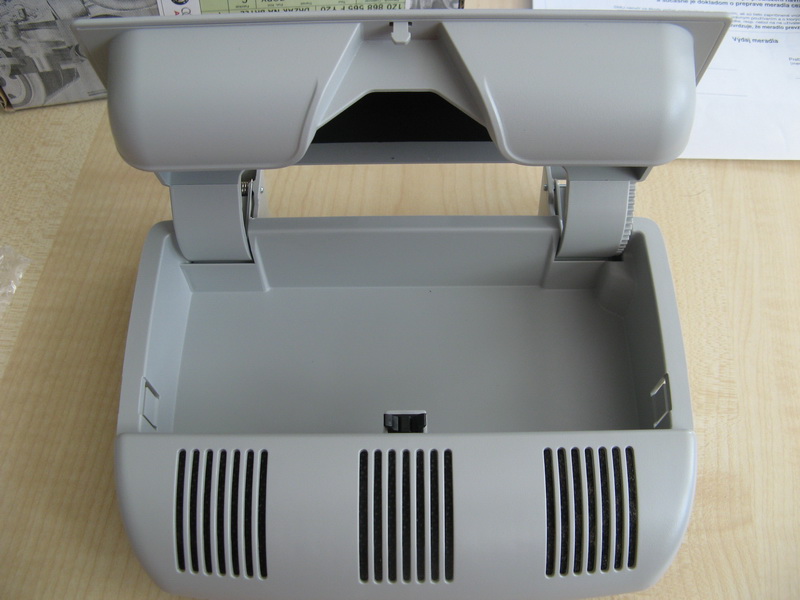

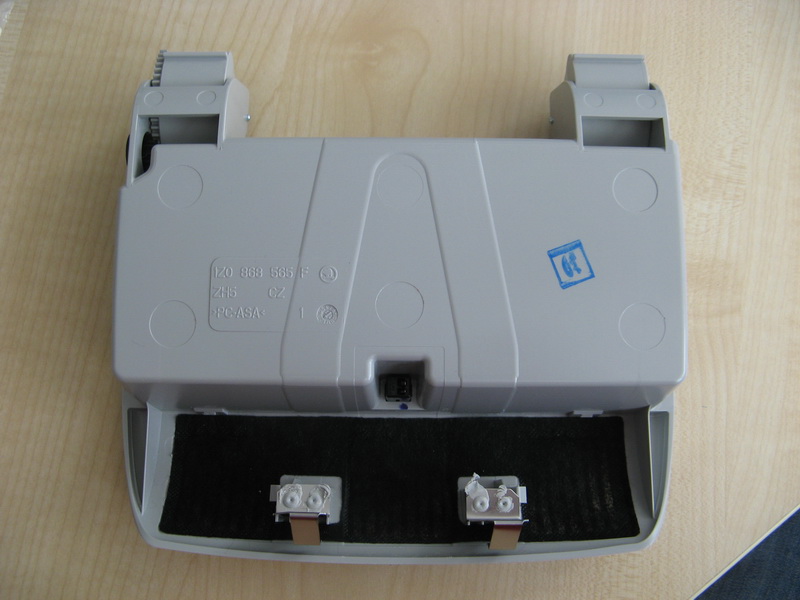

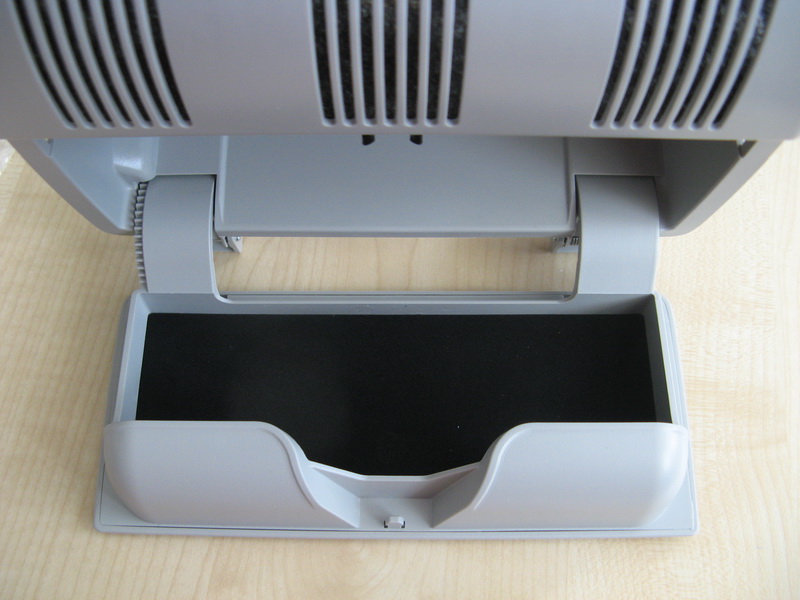

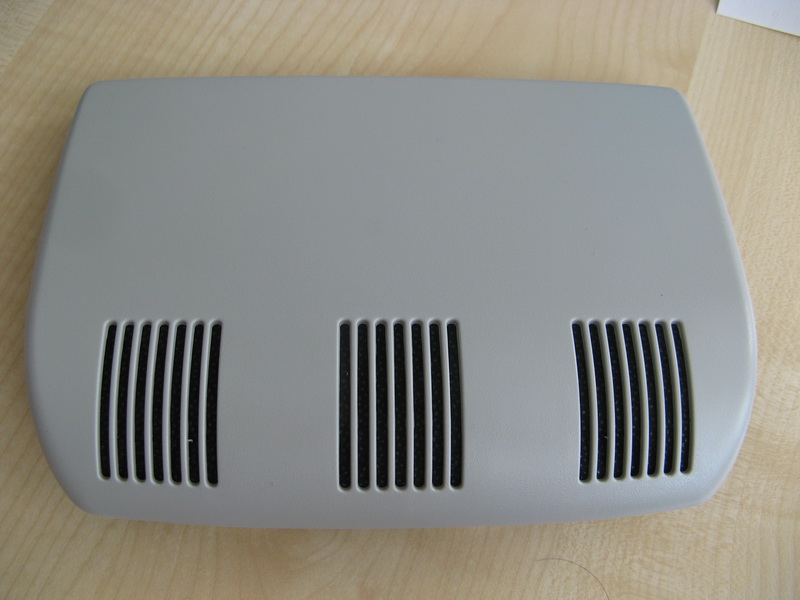

1Z0 868 565 F Y20

ODKLADACIA SCHRÁNKA NA OKULIARE - STROPNÁ



Držák na bryle - odkladacia schránka na okuliare vo farbe pearl grey



Pre OII, FII, RO



Cena 19,10€



Dostupné vo farbách:



ONYX - 1Z0 868 565 F 47H

IVORY - 1Z0 868 565 F 4K1

[profor]

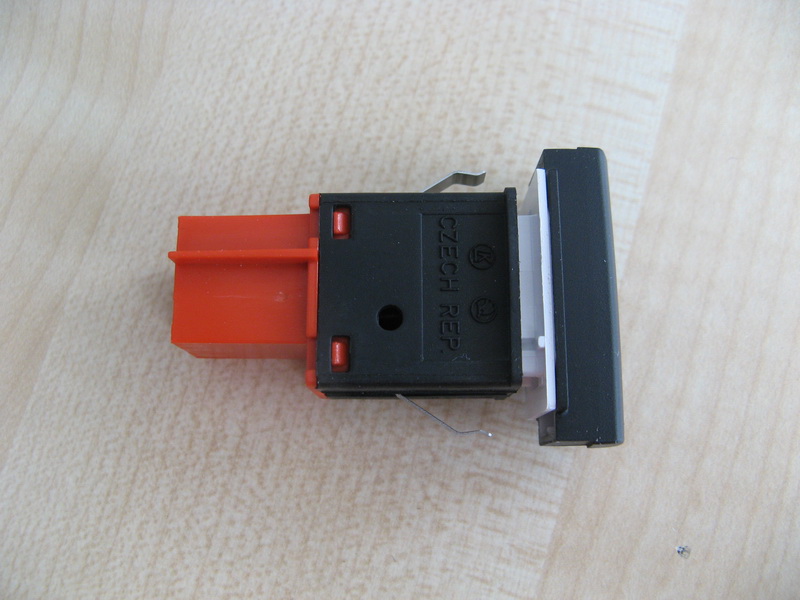

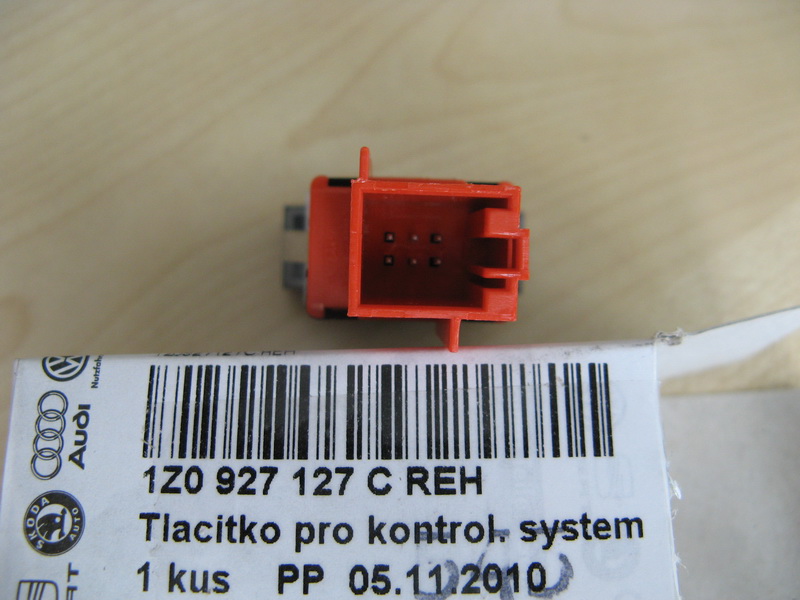

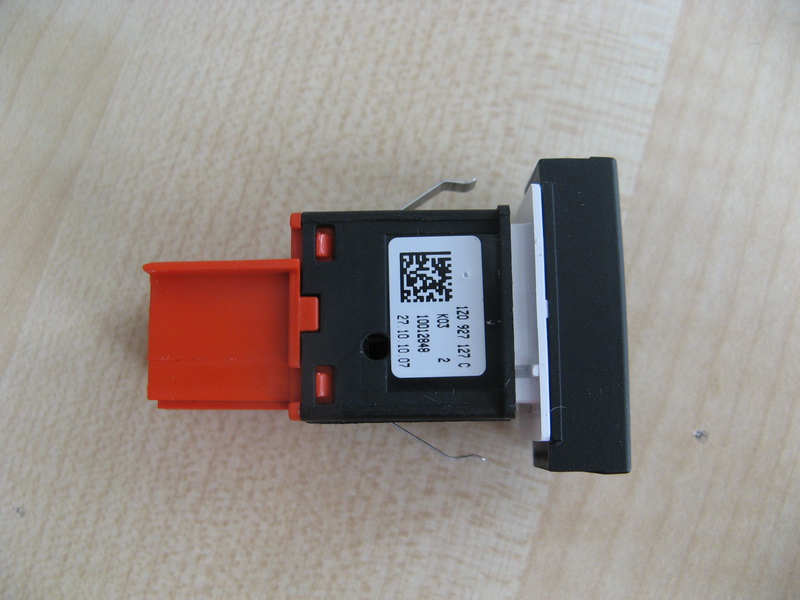

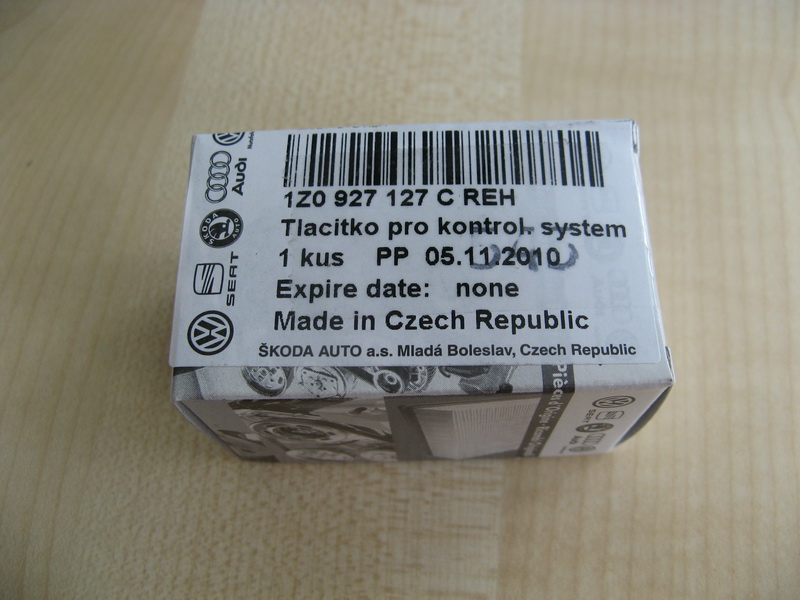

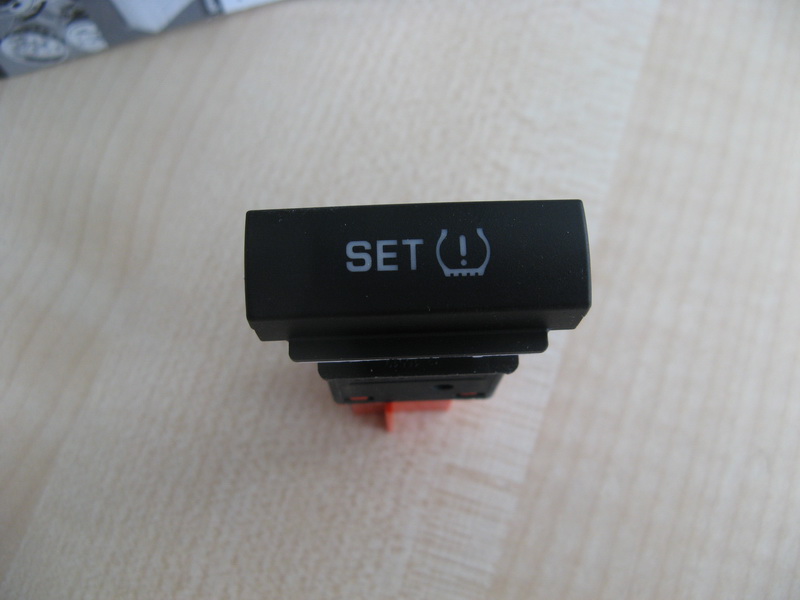

1Z0 927 127 C REH

TLAČÍTKO PRO KONTROL. SYSTEM



Tlačítko pre dorábku TPM, OII.



Cena 11,31 €

[profor]

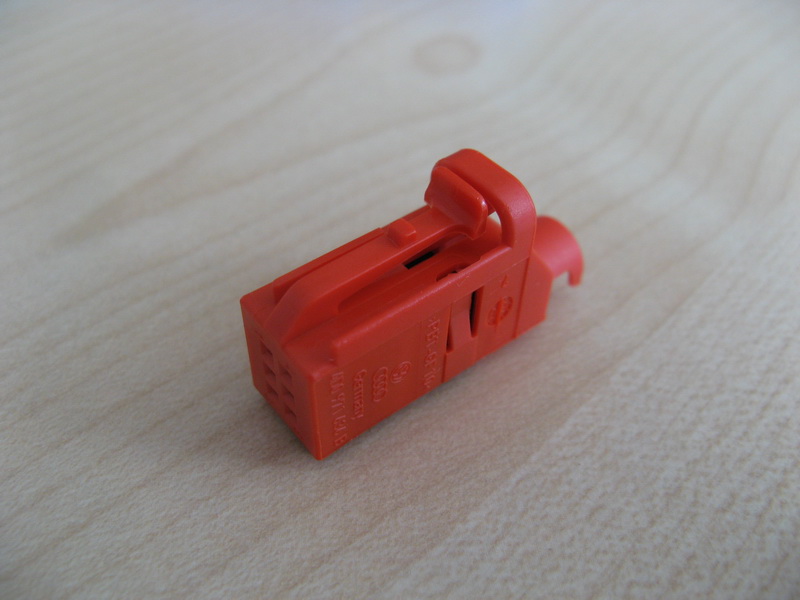

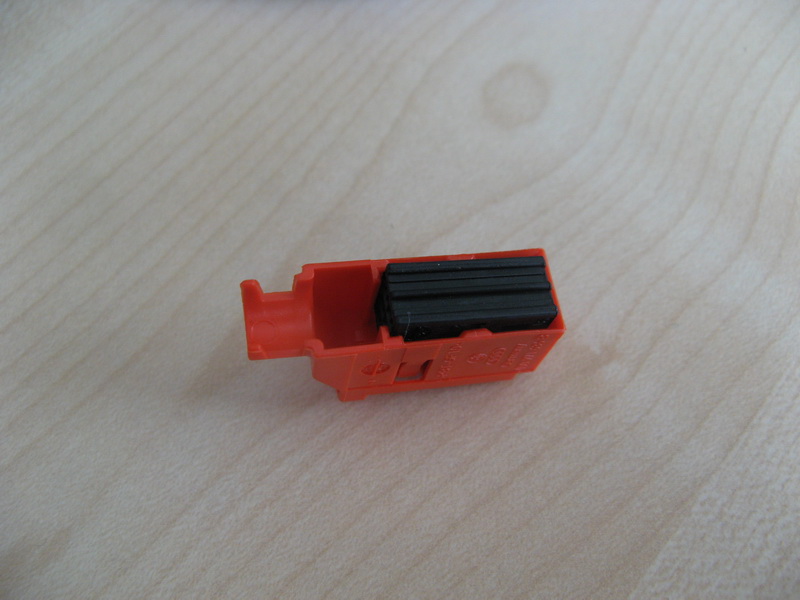

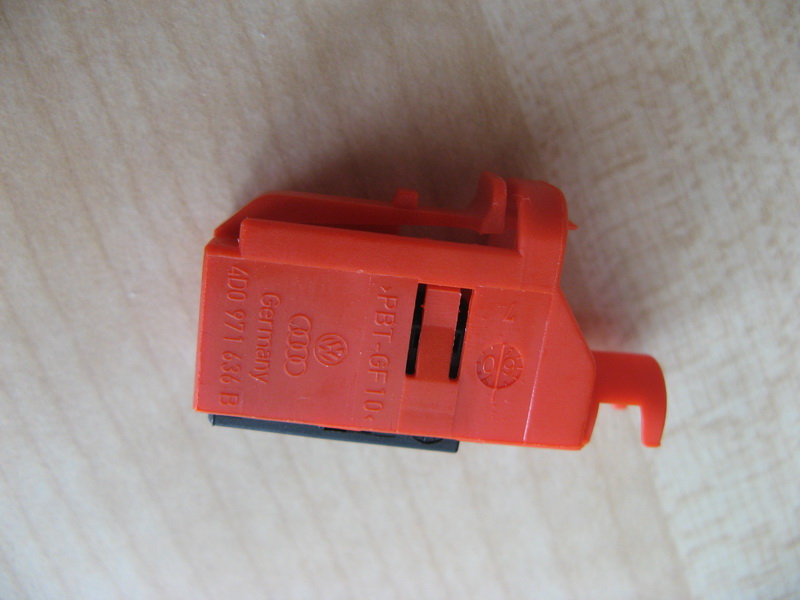

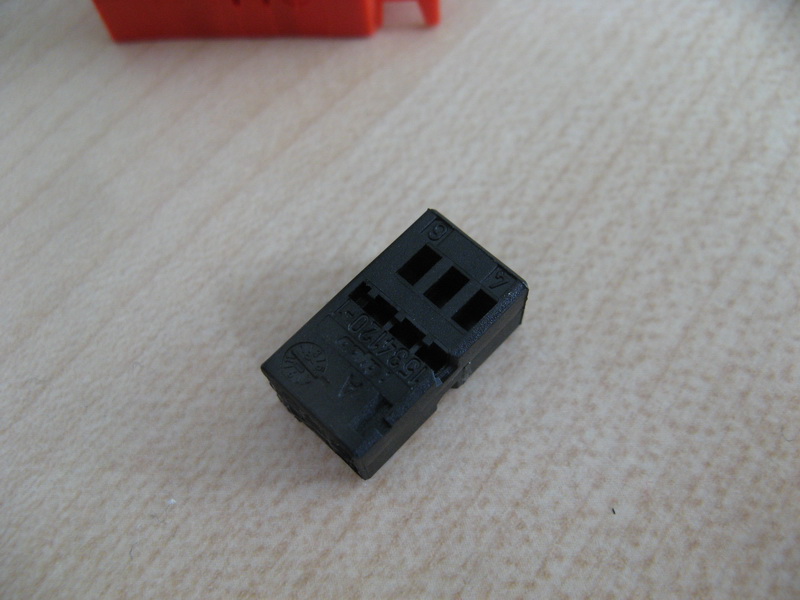

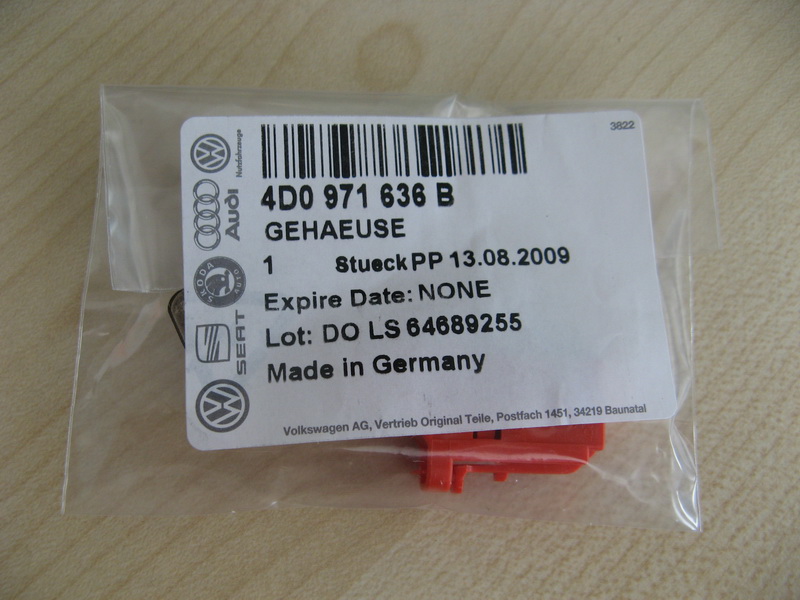

4D0 971 636 B

KONEKTOR PRE TPM TLAČÍTKO



Bez pinov resp dutiniek, červený, OII, FII, RO, YET, SUP



Pasujúce vedenie s dutinkou 000 979 009.



Cena 3,54 €

[profor]

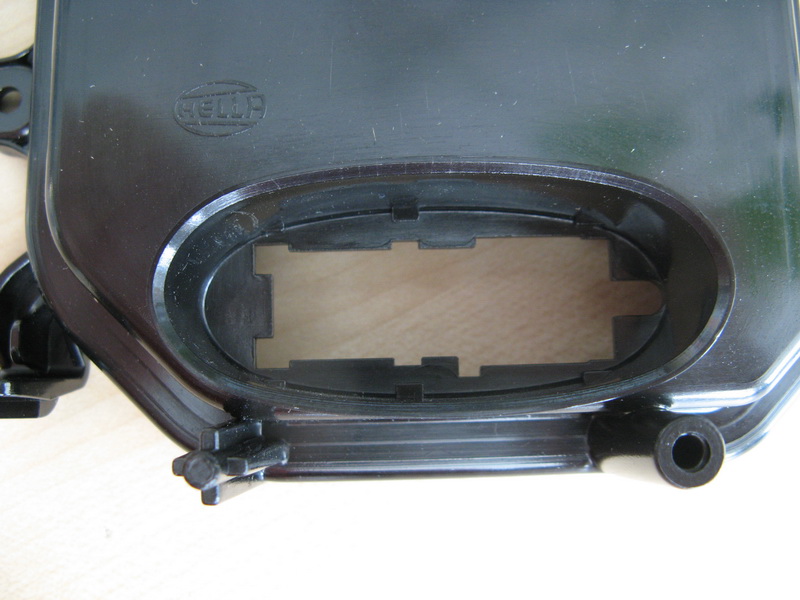

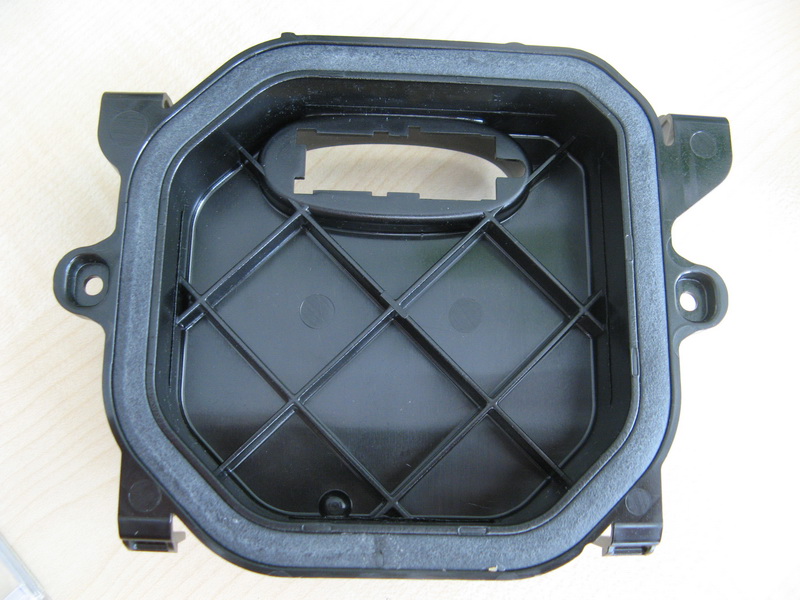

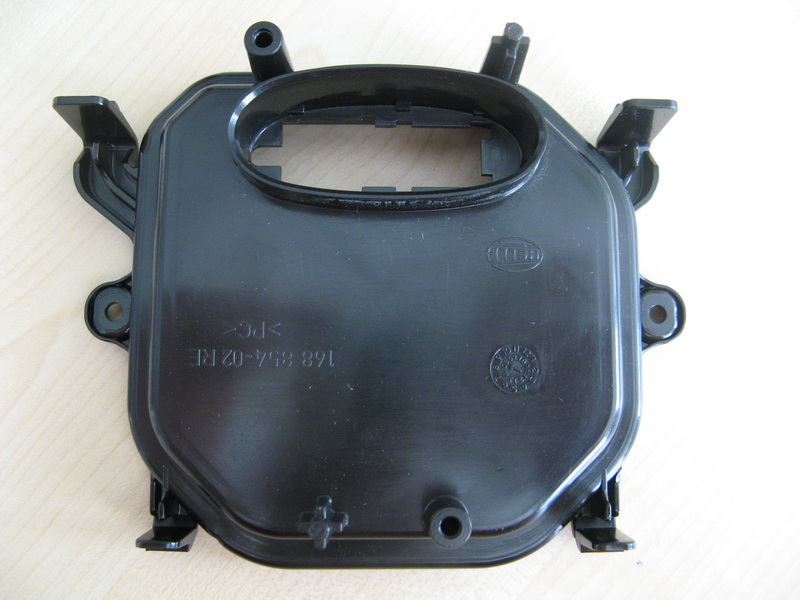

1Z0 941 608 C

1Z0 941 607 D

KRYTKA NA FACELIFT SVETLÁ OCTAVIA II 2009 < - DRŽIAK NA RJ XENONU



1Z0 941 608 C - pravé svetlo

1Z0 941 607 D - ľavé svetlo



Kryt na zadok svetla na xenonovú verziu + držiak na RJ xenonu s číslom 1Z0 941 641 B.

Tesnenie je súčasťou.



Cena za kus 5,74€

[profor]

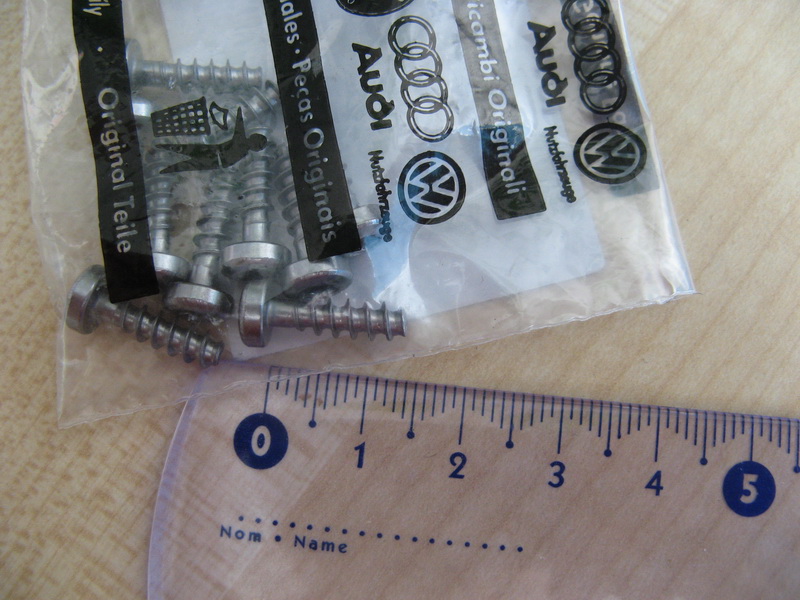

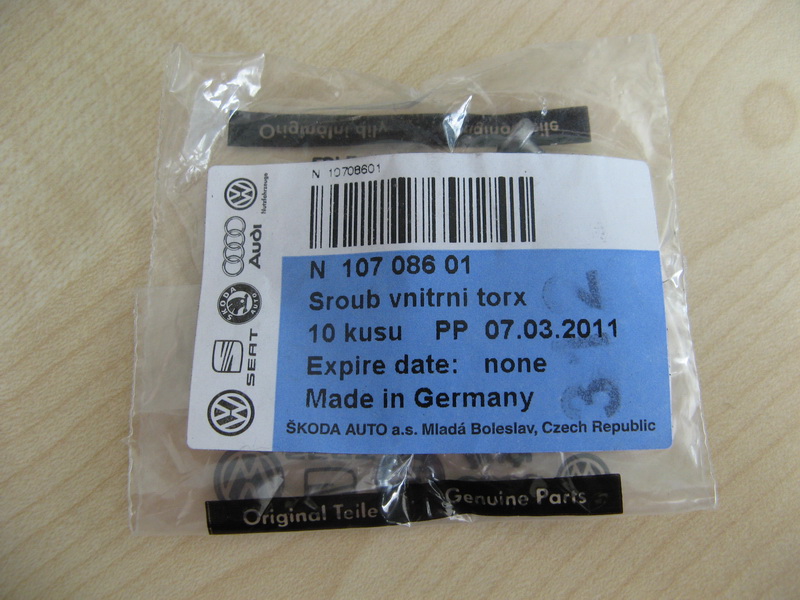

N 107 086 01

Skrutka TORX 4x14



Skrutky použité na xenonoch na fixáciu zadnej krytky ako aj na upevnenie RJ xenonov.



Cena za 10ks (nedá sa objednať menej) 4,80€

[profor]

N 102 564 04

ŽIAROVKA SMEROVIEK



Chrómová banka, v parabole alebo svetle ju nevidieť.



Verzia s modrou bankou tzv. "diadem" má číslo N 102 564 02.



Cena 13Eur / kus

[profor]

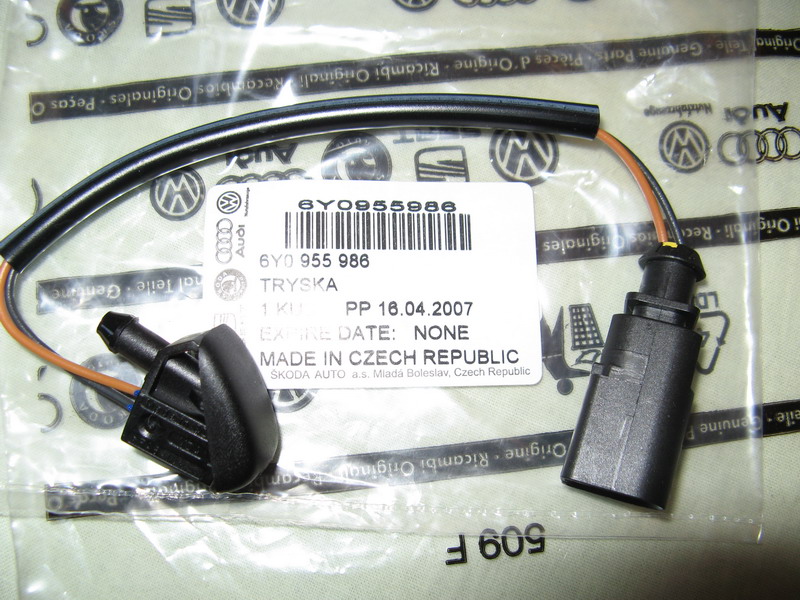

6Y0 955 986

VYHRIEVANÁ TRYSKA OSTREKOVAČA



Vyhrievaná tryska ostrekovača - FI, FII, RO, OII



Vyradená z predaja, náhrada má číslo 5J0 955 986



Cenu neviem (bolo to dávno :()

[profor]

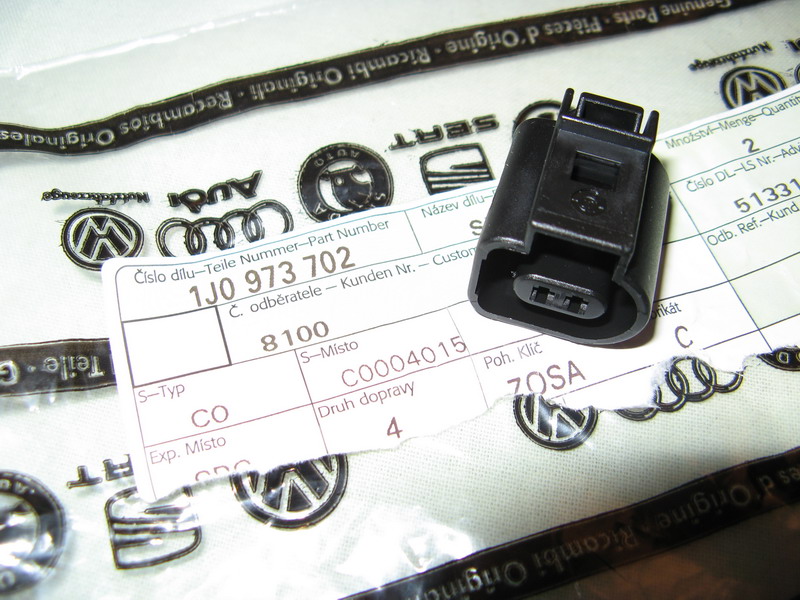

1J0 973 702

KONEKTOR



Konektor pasujúci napríklad na vyhrievané trysky ostrekovačov a iné. Pri použití tesniacich prechodiek je vodotesný.



Protikus má objednávacie číslo 1J0 973 802.

Tesnenie na vedenia



Všetky značky, všetky modely.



Cenu si nepamätám

[profor]

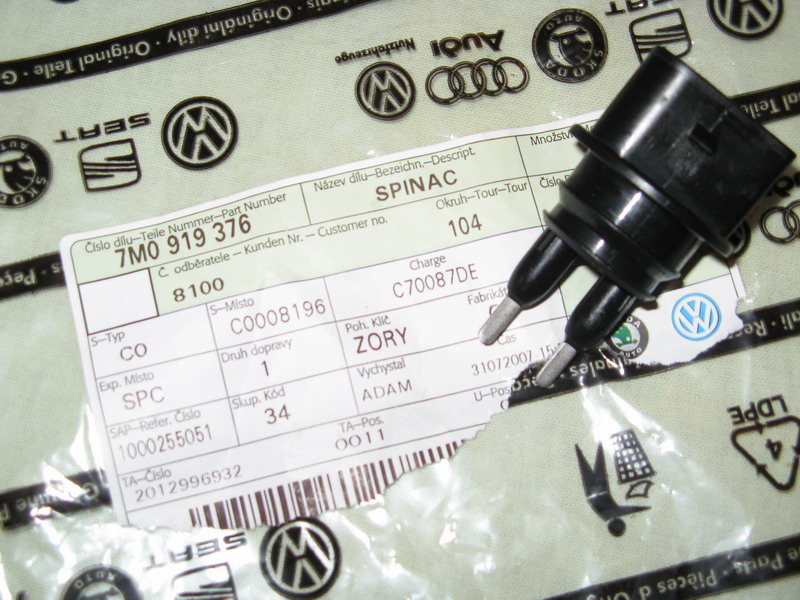

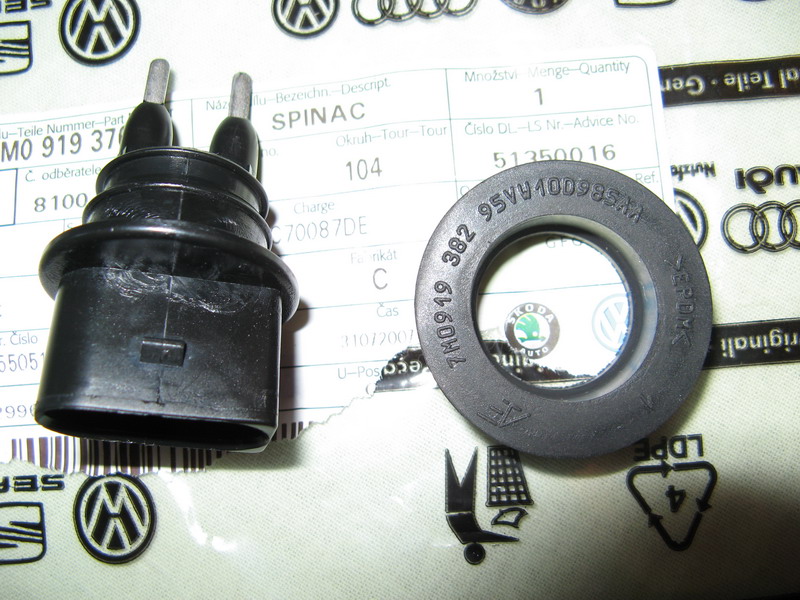

7M0 919 376 snímač hladiny v nádržke ostrekovačov

7M0 919 382 tesnenie snímača hladiny

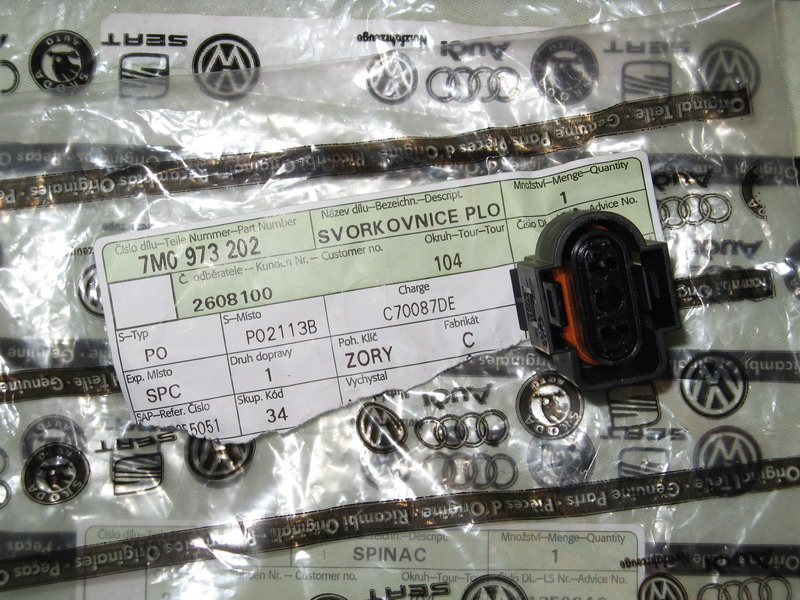

7M0 973 202 konektor snímača hladiny



Snímač hladiny v nádržke ostrekovačov plus tesnenie a konektor.



Všetky modely VW Group.



Ceny neviem.

[profor]

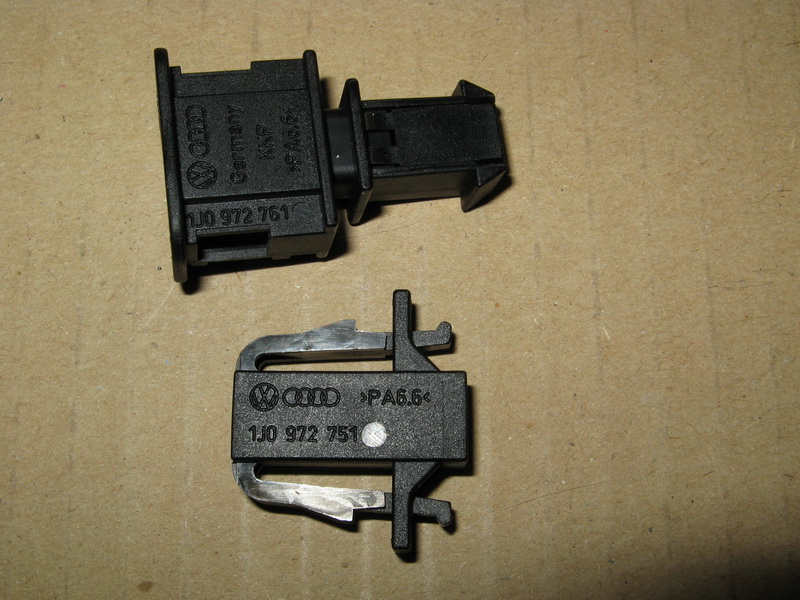

1J0 972 761 - samec

1J0 972 751 - samička

KONEKTOR



Samostatne objednatelné konektory, samec a samica, jeden pin, nevodotesné.



Všetky modely VW Group.



Ceny neviem.

[profor]

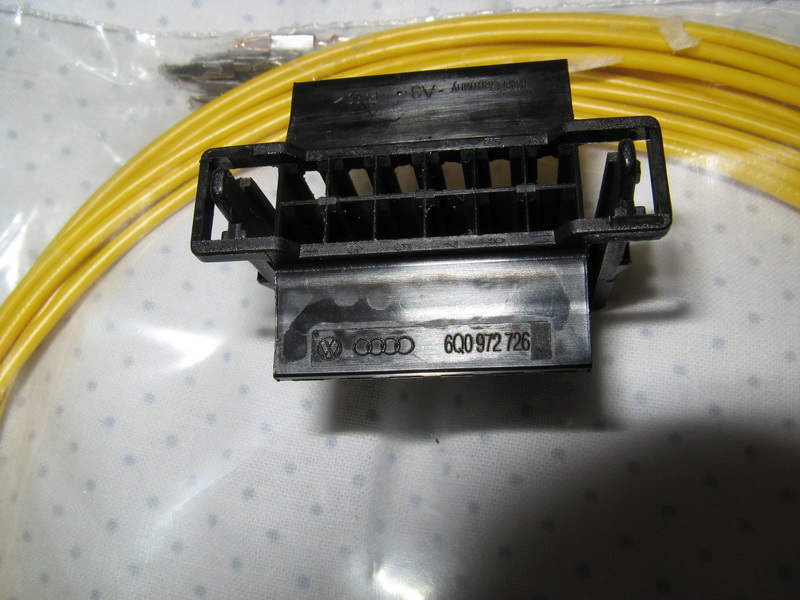

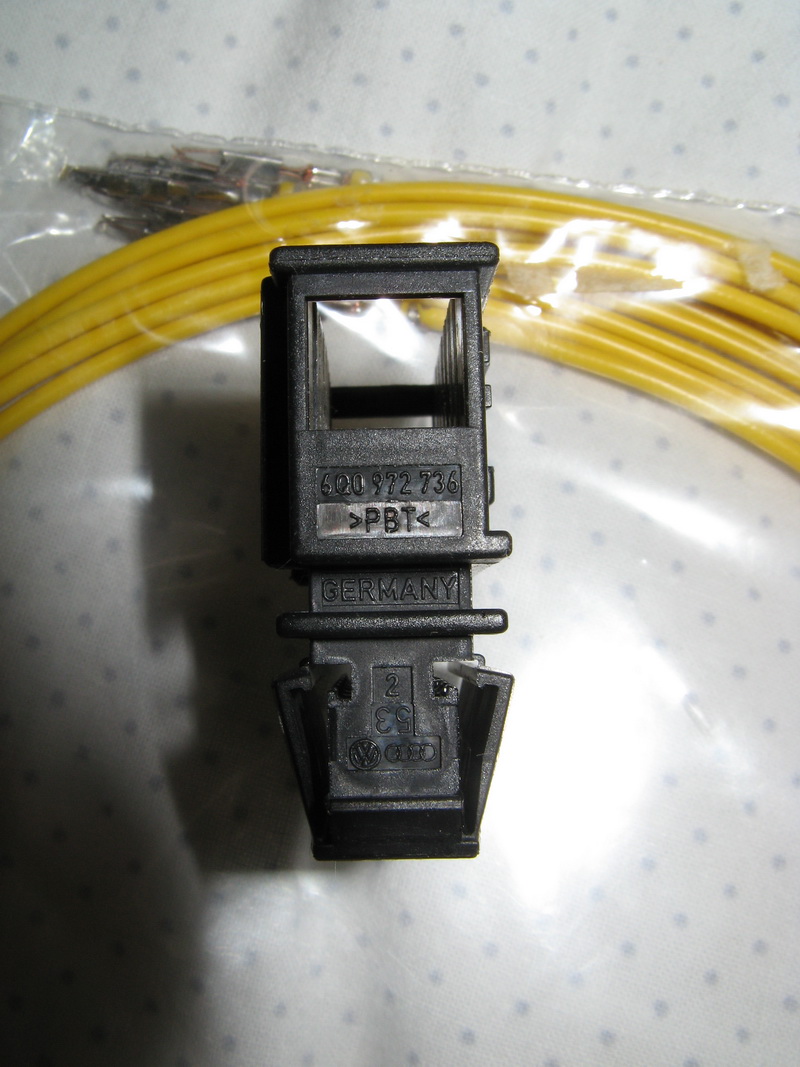

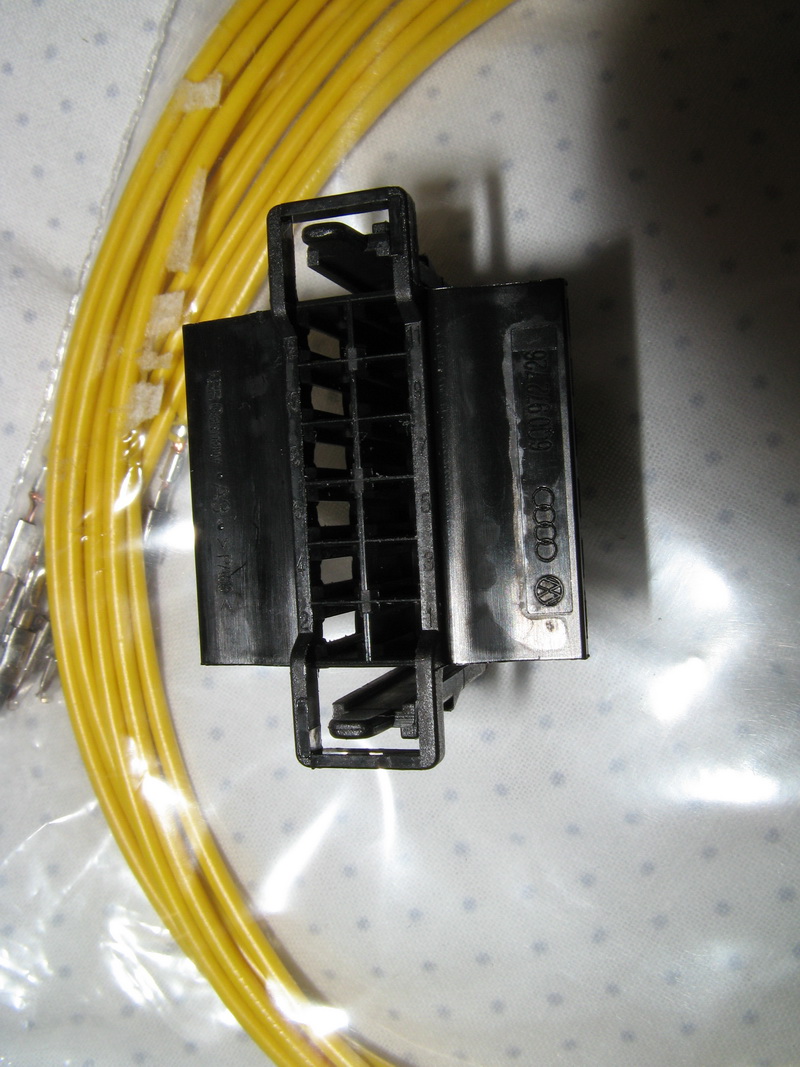

1J0972726, 6Q0972726 - samec

1J0972736, 6Q0972736 - samička

KONEKTORY DVANÁSŤPÓLOVÉ



Samostatne objednatelné konektory, samec a samica, dvanásť pinov, nevodotesné.

Použité napr v OI elektrických sedačkách...



Všetky modely VW Group.



Ceny neviem.

[profor]

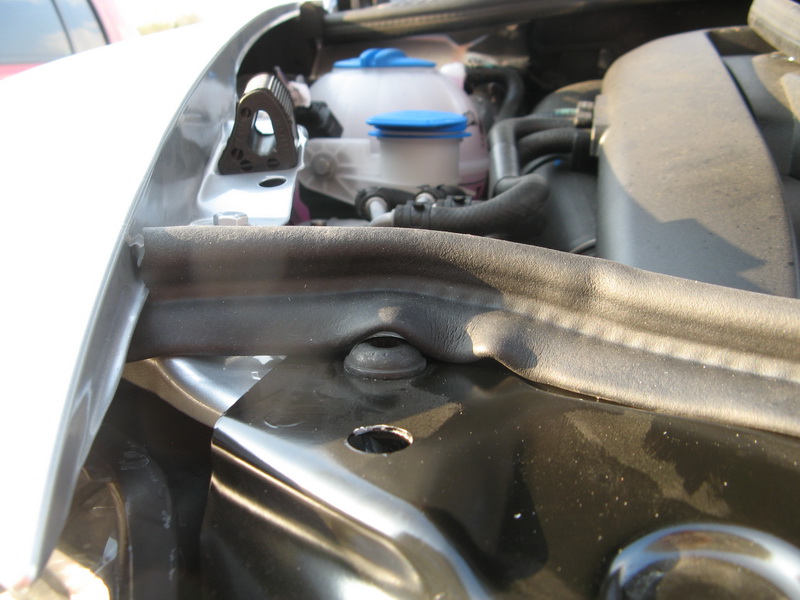

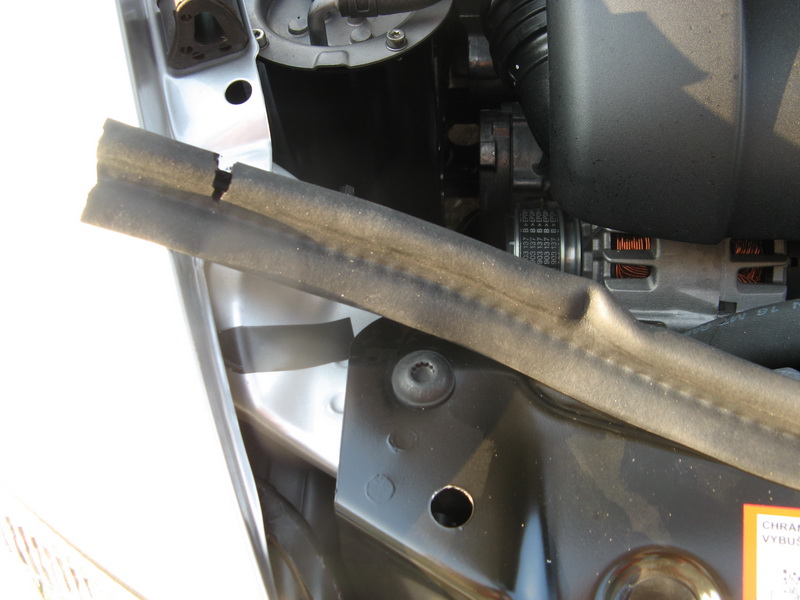

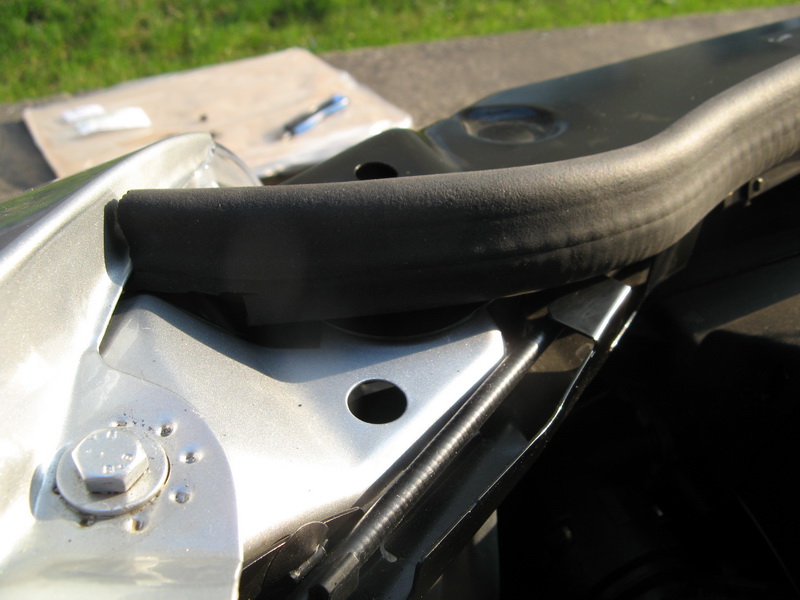

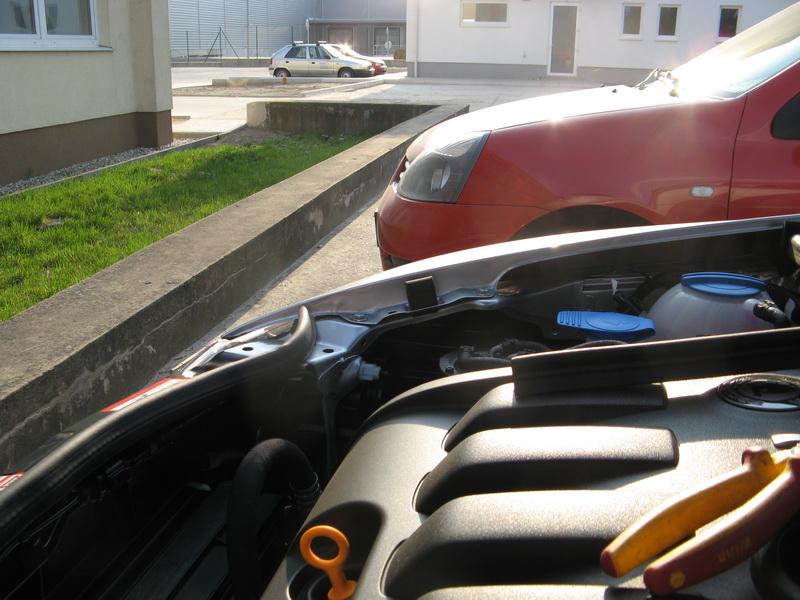

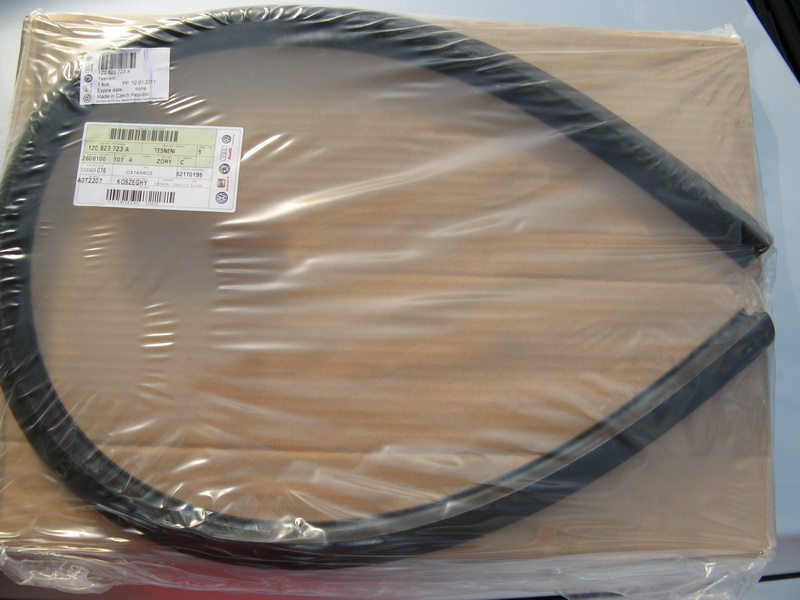

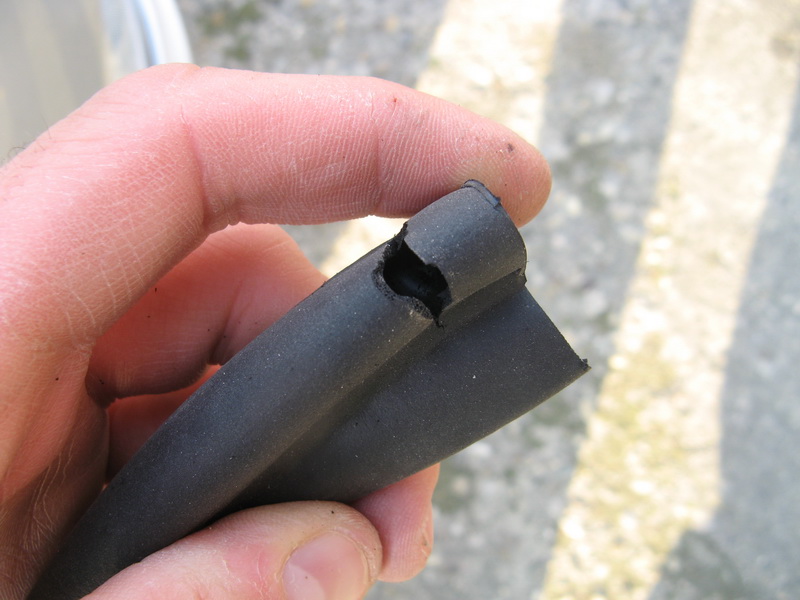

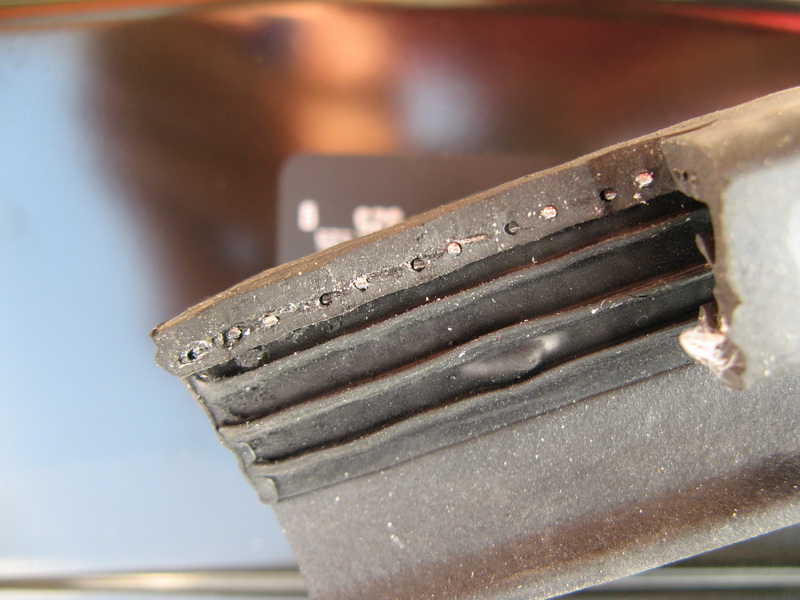

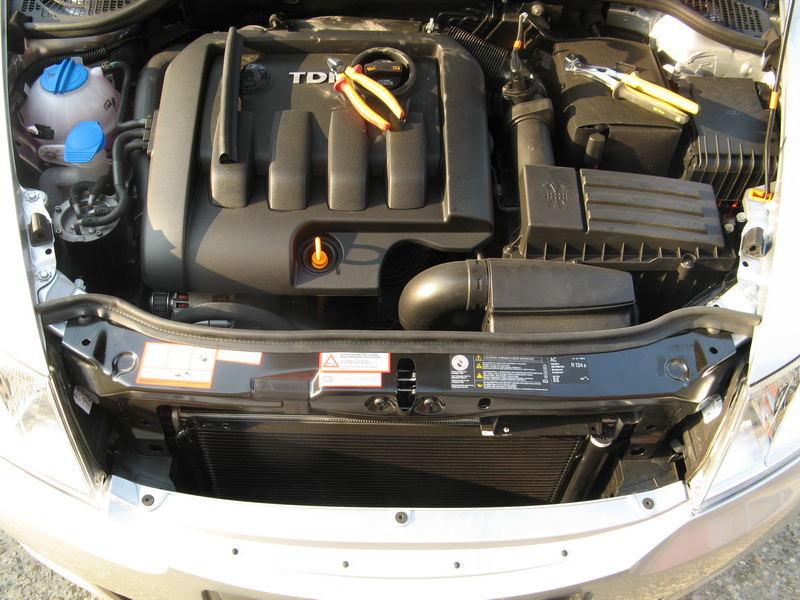

1Z0 823 723 A

TESNENIE



Tesnenie primárne určené na utesnenie medzisteny a kapoty, vhodné však na čiastočné odizolovanie motorového priestoru za maskou.

Už tu niekde bola o tom téma, resp. niekto to tu riešil, ale nenašiel som, tak sem dávam aj fotky ako som utesnenie vyriešil ja.



Tesnenie je dlhšie ako je potrebné, mne bolo treba odrezať cca 27cm.

Podotýkam, nie je to úplné utesnenie nakoľko ani sa nedá celé uchytiť. Ostatné je na fotkách.



Diel je pre OII od roku 2004.



Cena 8,41€.

[profor]

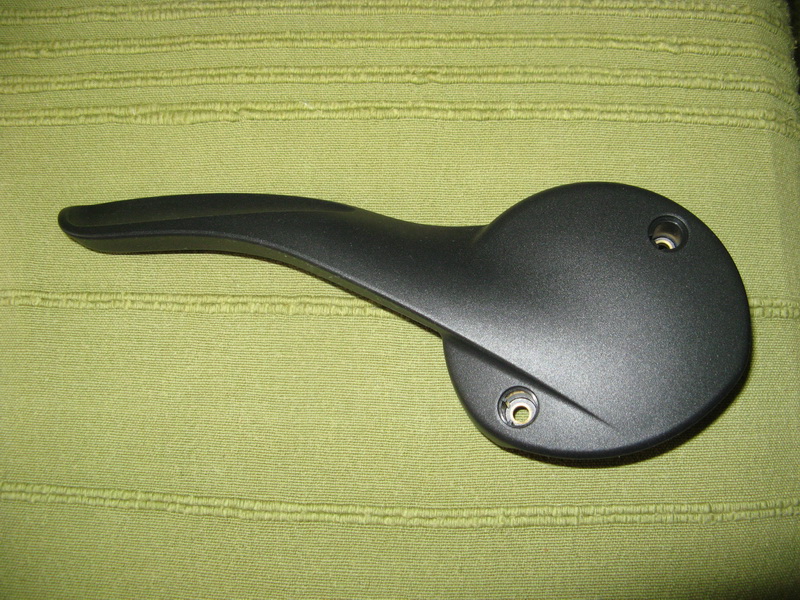

5J0 882 251 A 47H

RUKOJEŤ PRO VYSKOVE NASTAVENI



Madlo na výškové nastavenie vodičovej sedačky vo farbe ONYX bez krytiek skrutiek.



Pasuje na FII, RO, VW Caddy.



Cena ....

[profor]

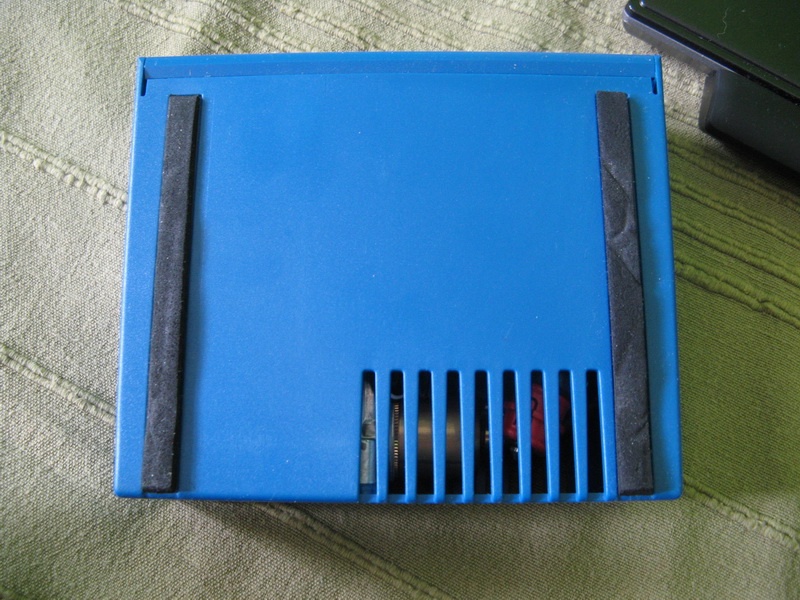

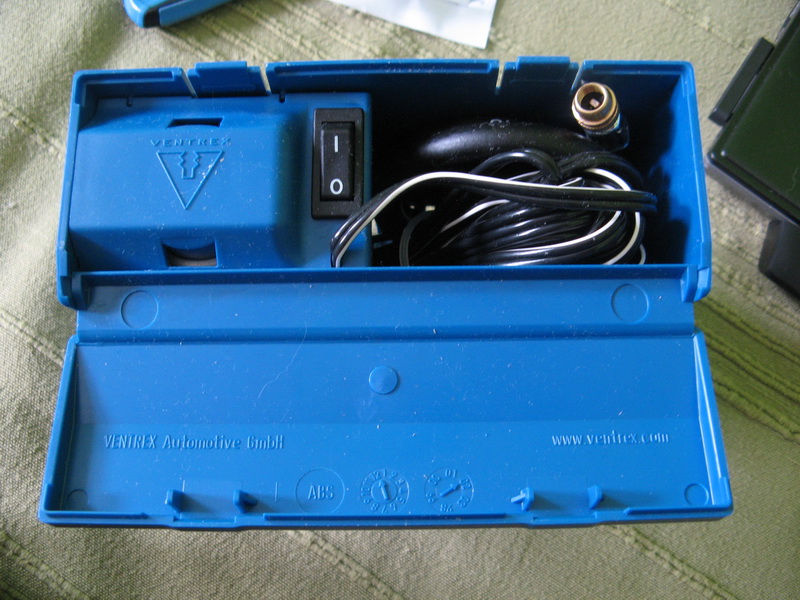

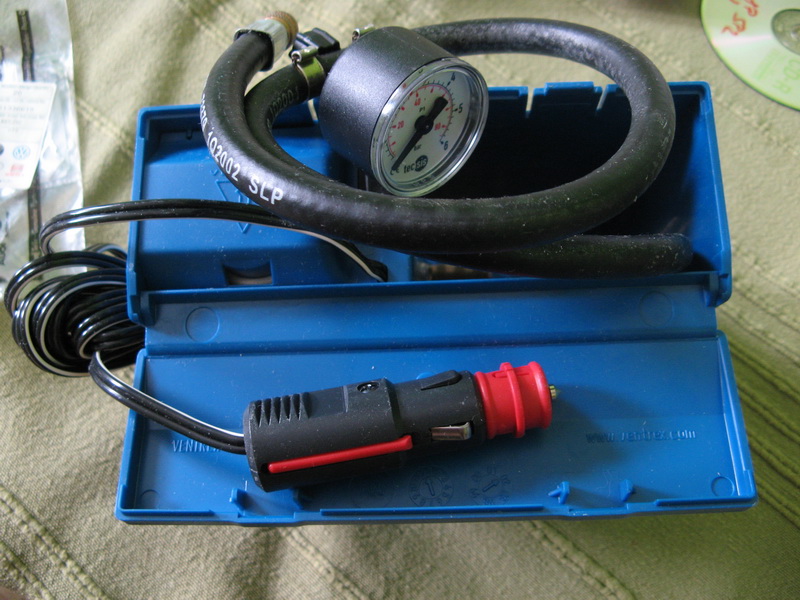

8D0 012 615 B

KOMPRESOR



Kompresor na dohustenie pneumatík, starší model.



Bol vo výbave AUDI A6 Avant, VW Caddy do roku 2006. Samozrejme s tým dohustíte hocičo :)



Momentálne nedostupný, náhrada má číslo 8D0 012 615 C a stojí raz tolko!

[profor]

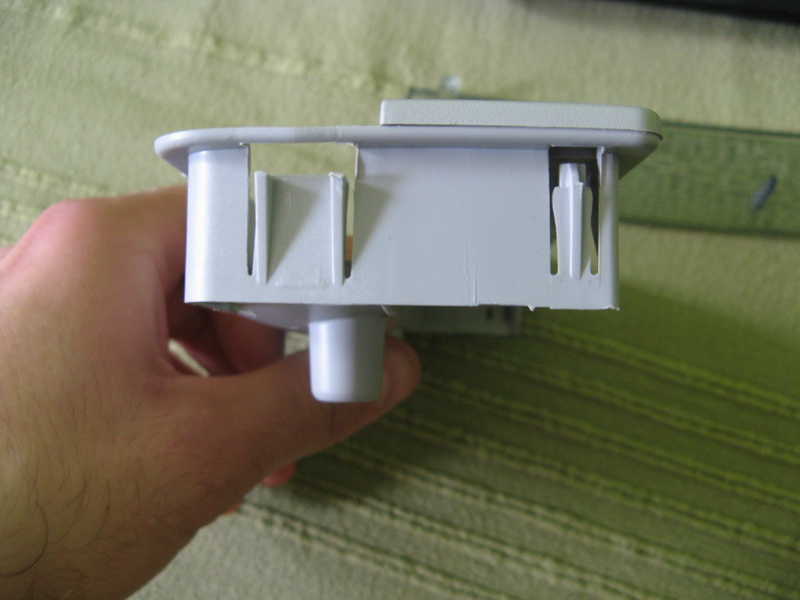

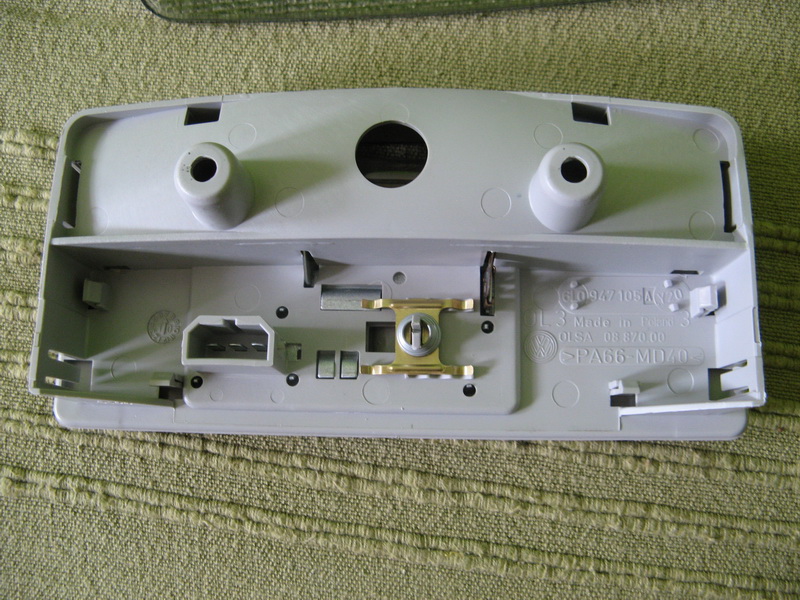

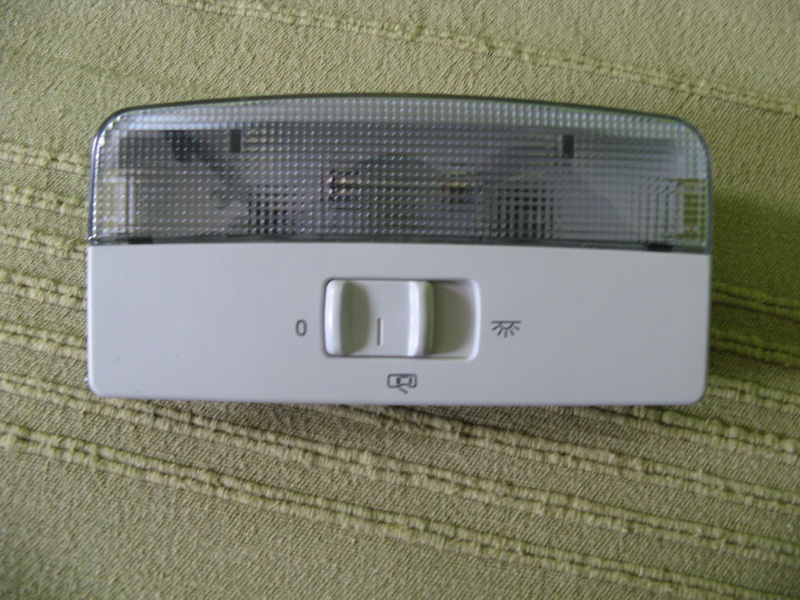

6L0 947 105 A Y20

VNÚTORNÉ SVETLO



Lampička vnútorného osvetlenia, zadná, bez čítacích lampičiek po stranách.

Farba Pearl Grey.



Modely FI, FII, RO, OI, OII, SEAT Ibiza, SEAT Cordoba



Cena ...

[profor]

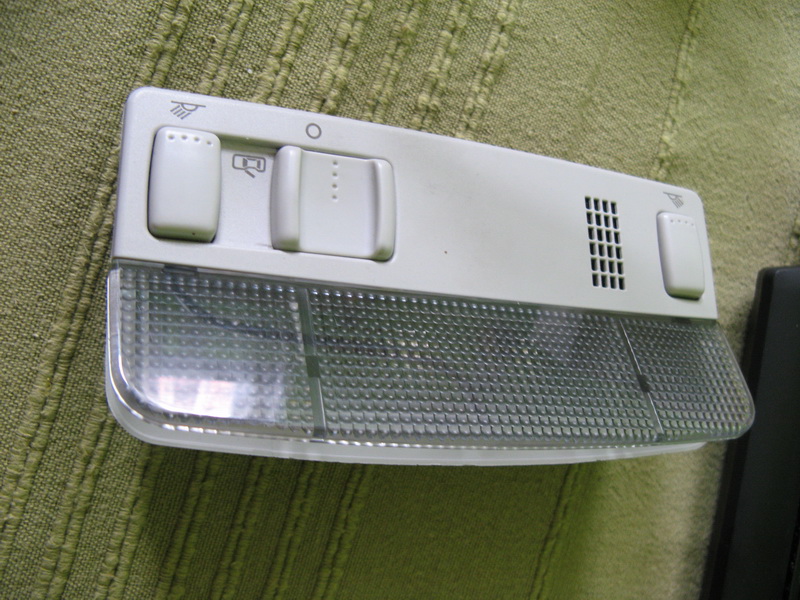

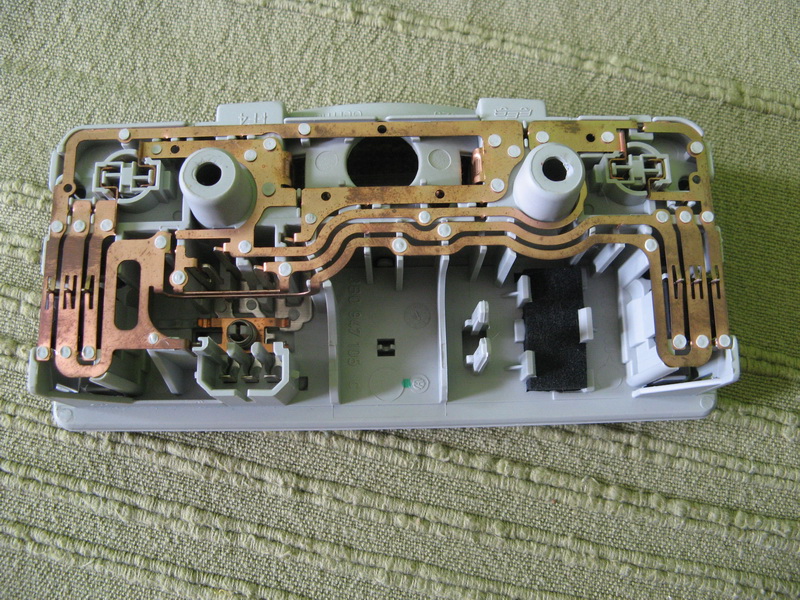

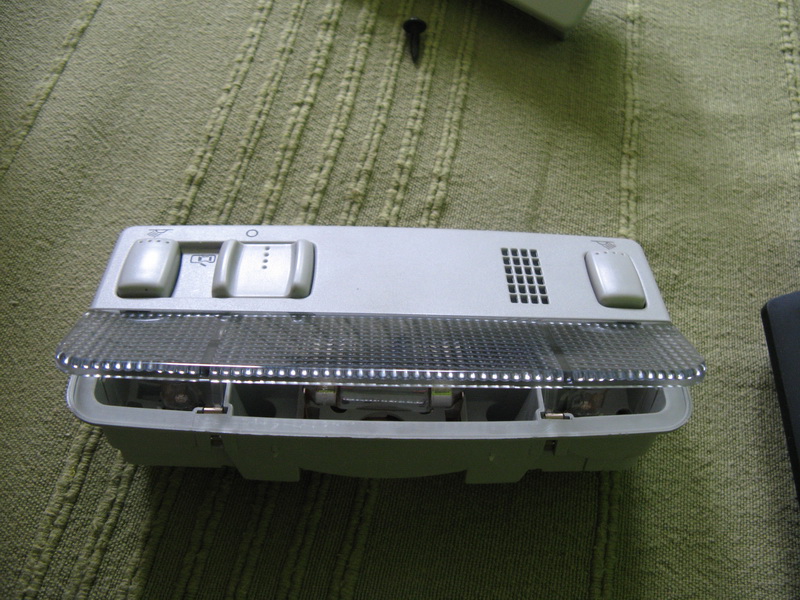

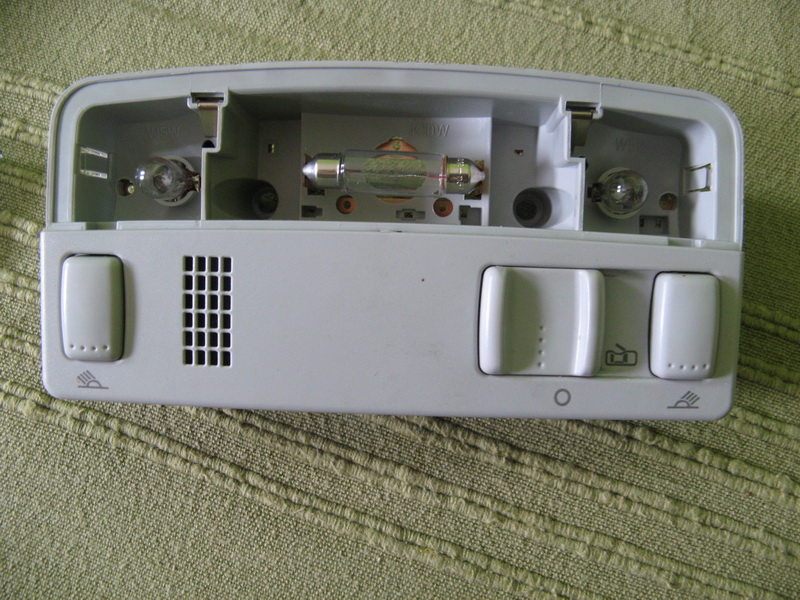

3B0 947 105 C Y20

VNÚTORNÉ SVETLO



Lampička vnútorného osvetlenia, predná, s čítacími lampičkami po stranách a otvorom na mikrofón HF vo farbe Pearl Grey.

Dá sa použiť namiesto zadnej lampičky bez čítacích lampičiek.



Všetky modely VW Group.



Dostupná aj vo farbe ONYX s číslom 3B0 947 105 C 47H



Cena ...

[profor]

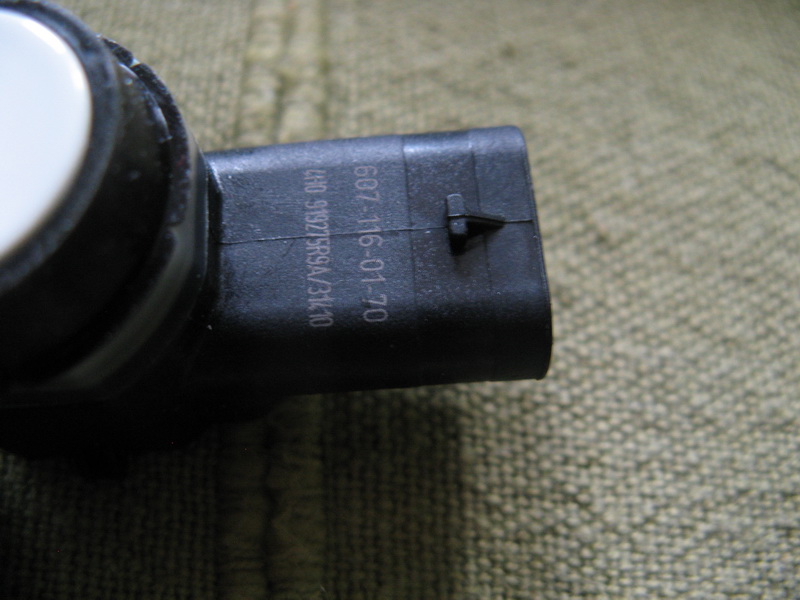

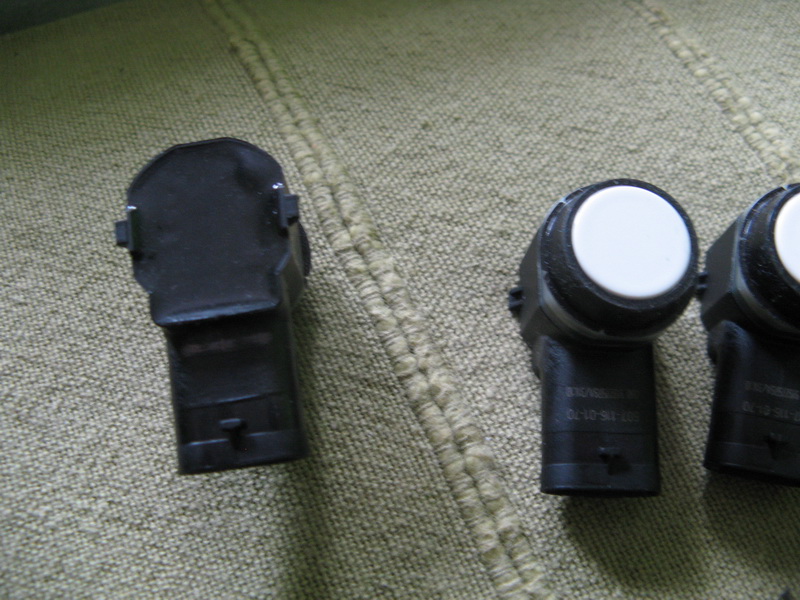

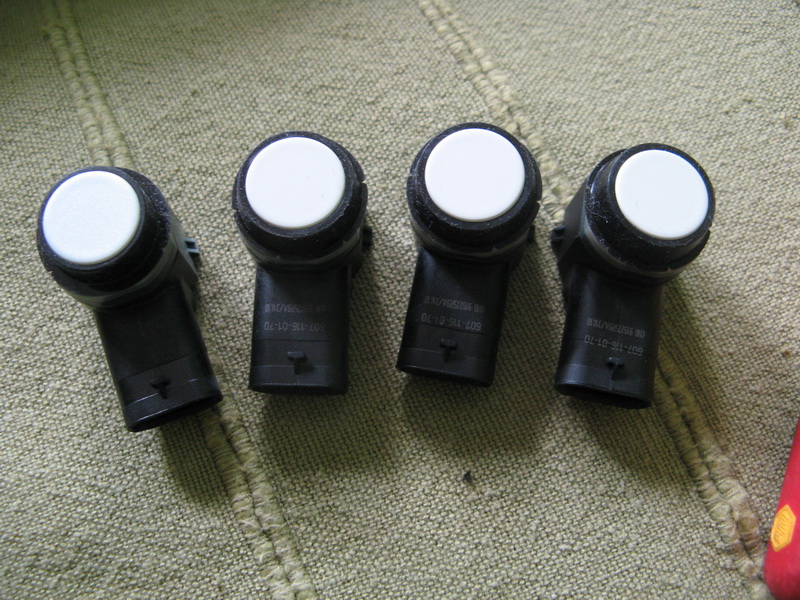

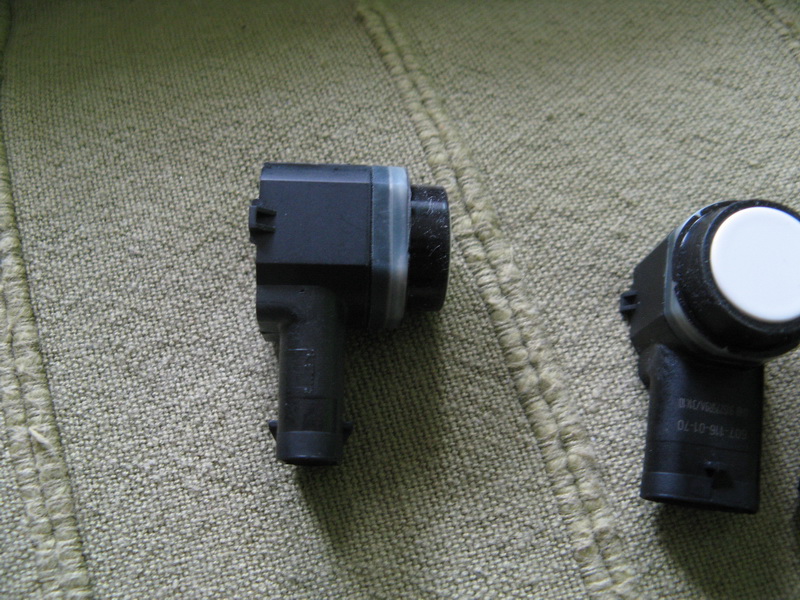

4H0 919 275

SENZOR PARKOVACIEHO ASISTENTA



Jeden kus senzor parkovacieho asistenta. Priemer lakovanej časti 16mm, priemer s gumičkou 19mm.



Gumička tesnenia má objednávacie číslo 1T0 919 133 C a cenu 8 euro centov.



Všetky modely VW Group od 2008.



Cena ....

[profor]

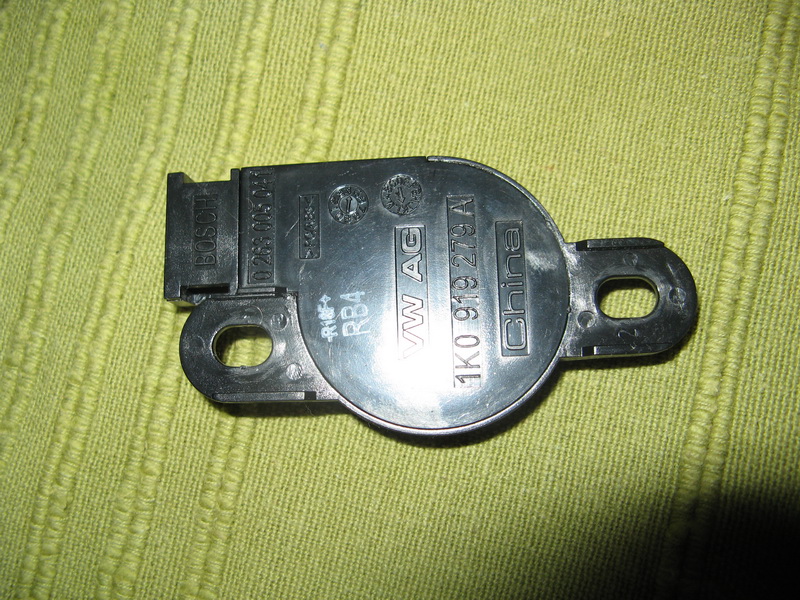

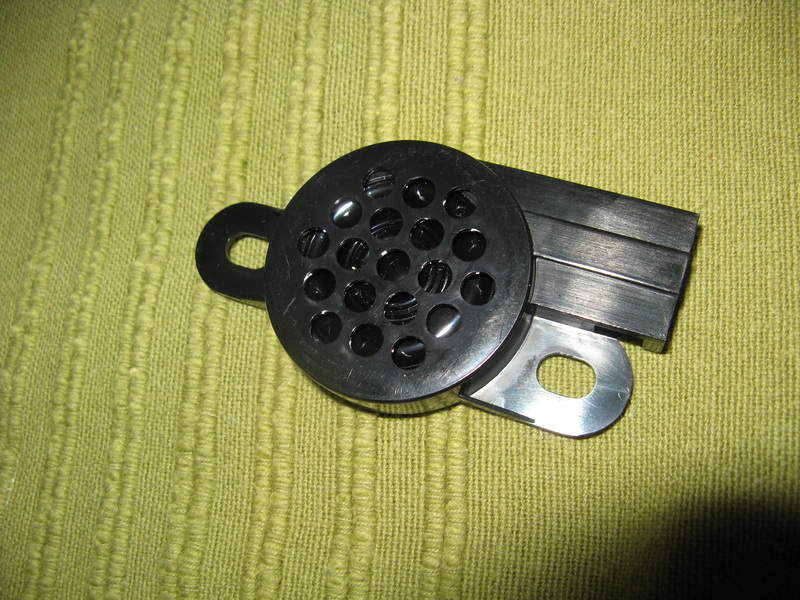

1K0 919 279 A

VAROVNÝ BZUČIAK



Repráčik používaný s parkassistom. BOSCH.

Pasujúci konektor 1J0 971 972.



Všetky modely VW Group od roku 2004.



Cena ...

[profor]

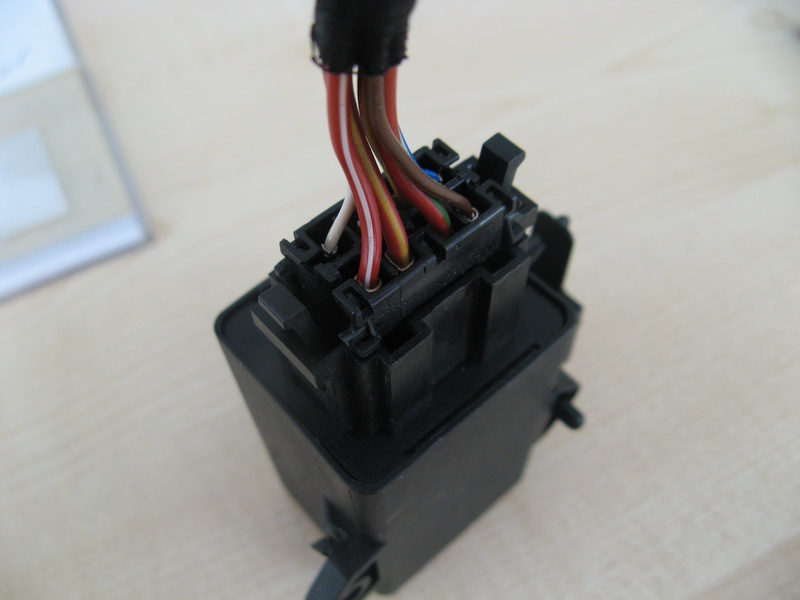

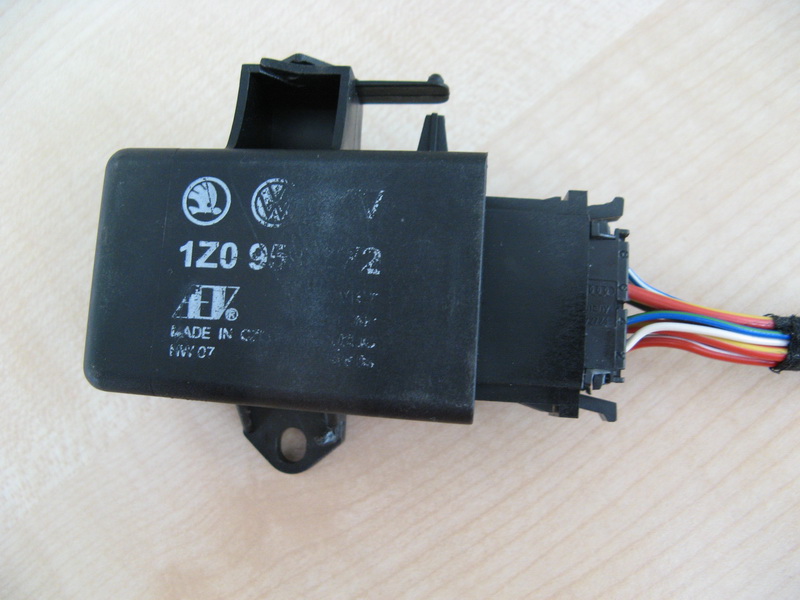

1Z0 959 772

1K0 959 772



RIADIACA JEDNOTKA VÝHREVU SEDAČIEK



RJ výhrevu sedačiek pre dve sedačky. Použitelná pre látkové alebo kožené sedačky, rozdiel je v dečkách.

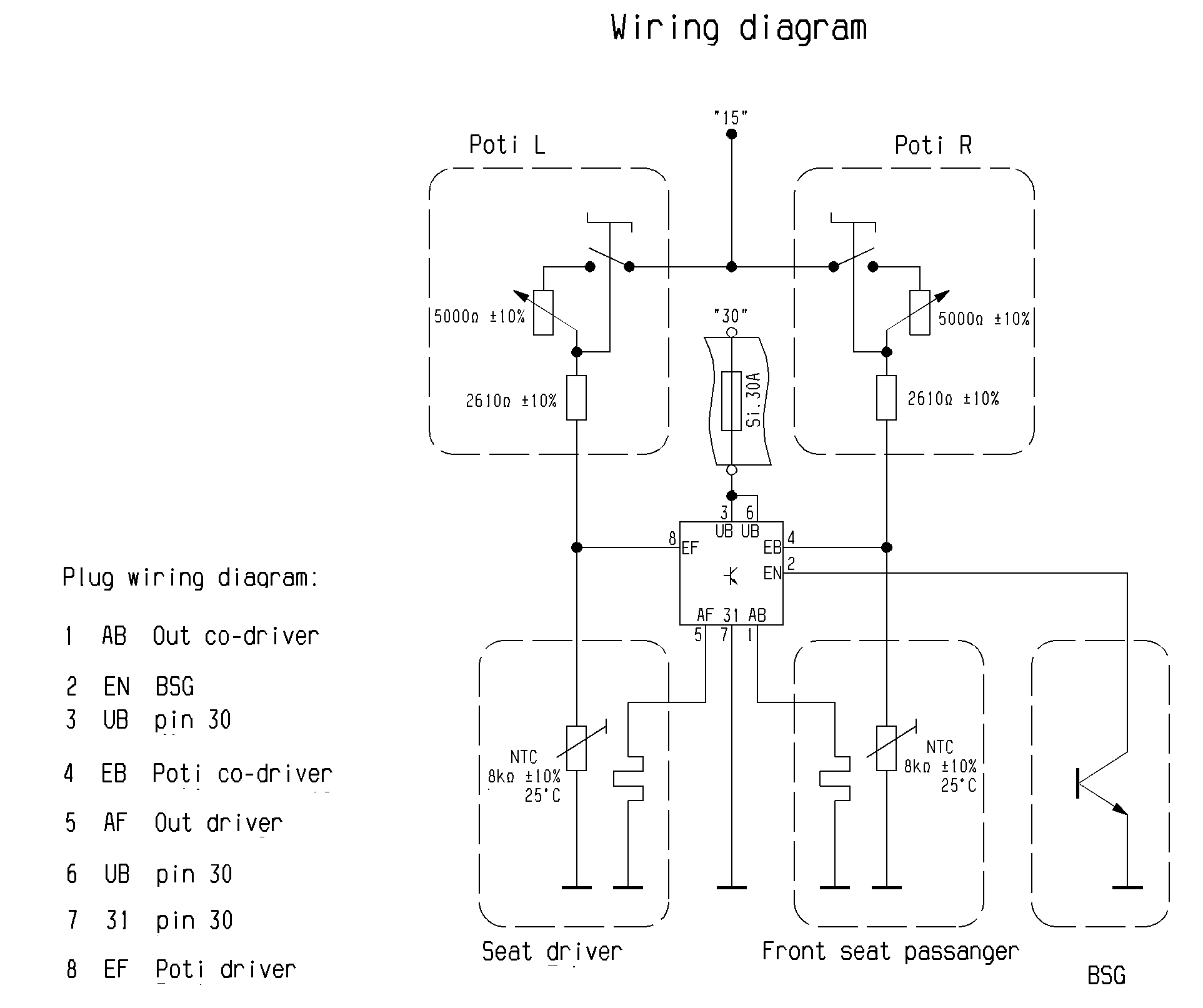

Priložený PINout.



Pasujúci konektor 1J0 972 724.



Všetky modely VW Group oc roku 2004 cca.



Cena ...

[profor]

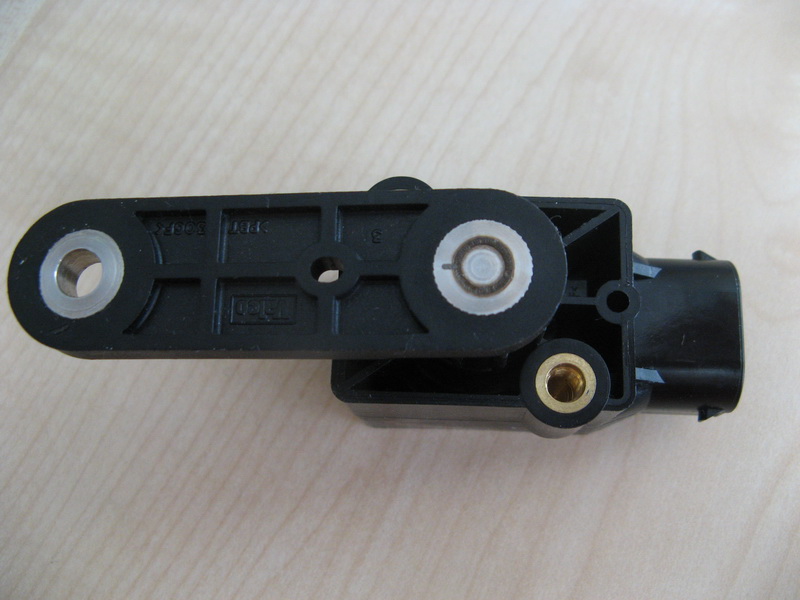

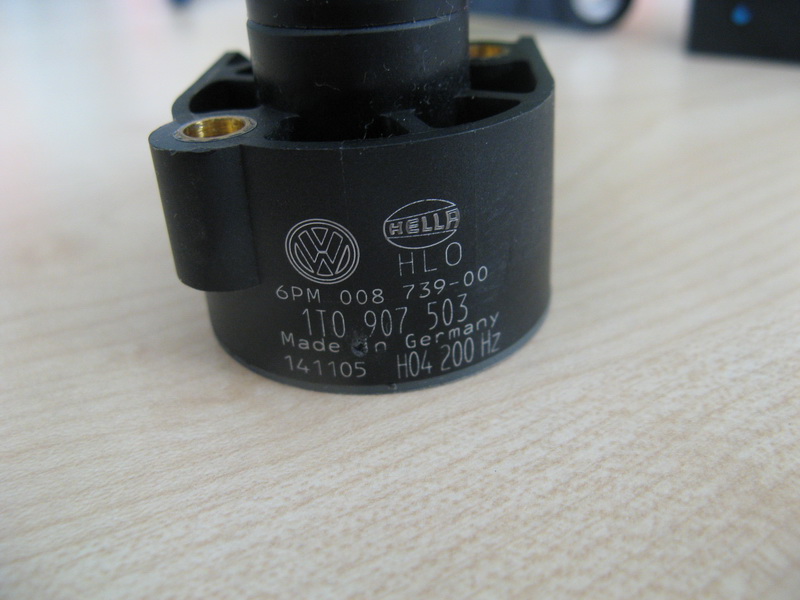

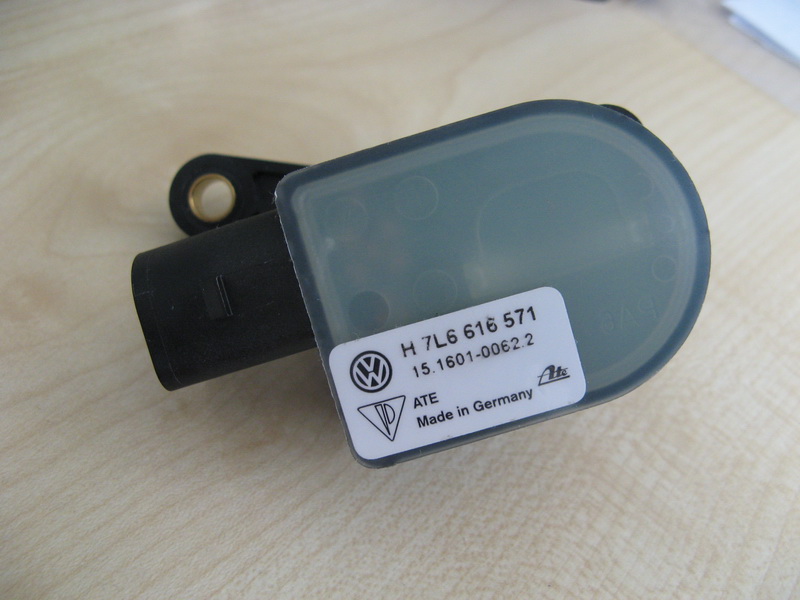

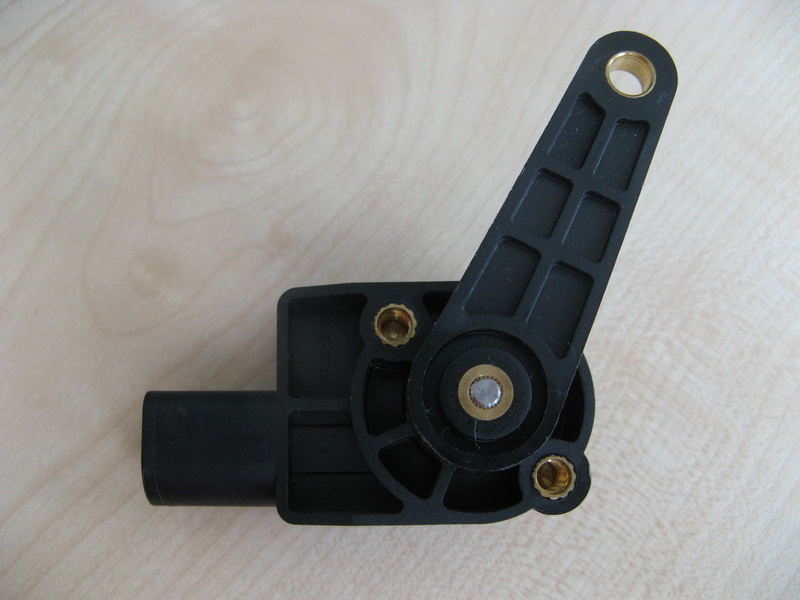

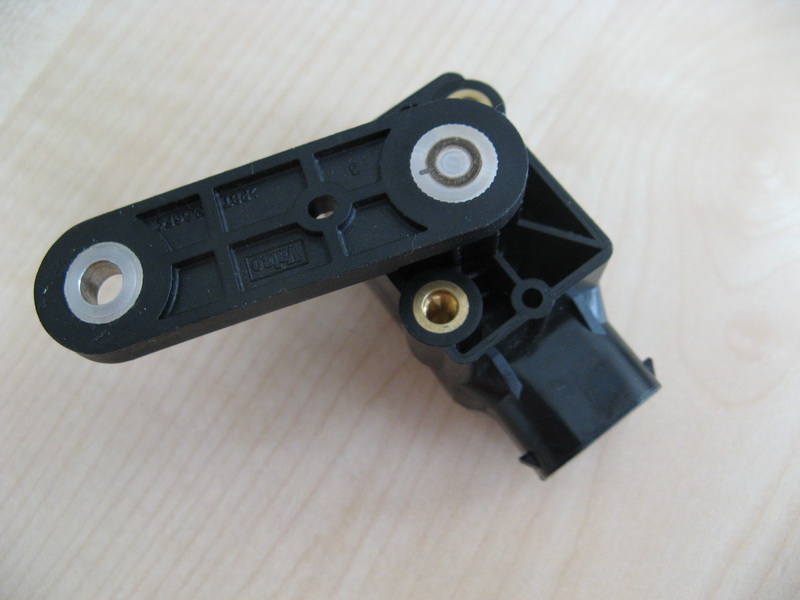

1T0 907 503

7L6 616 571

NIVEAU SENZOR

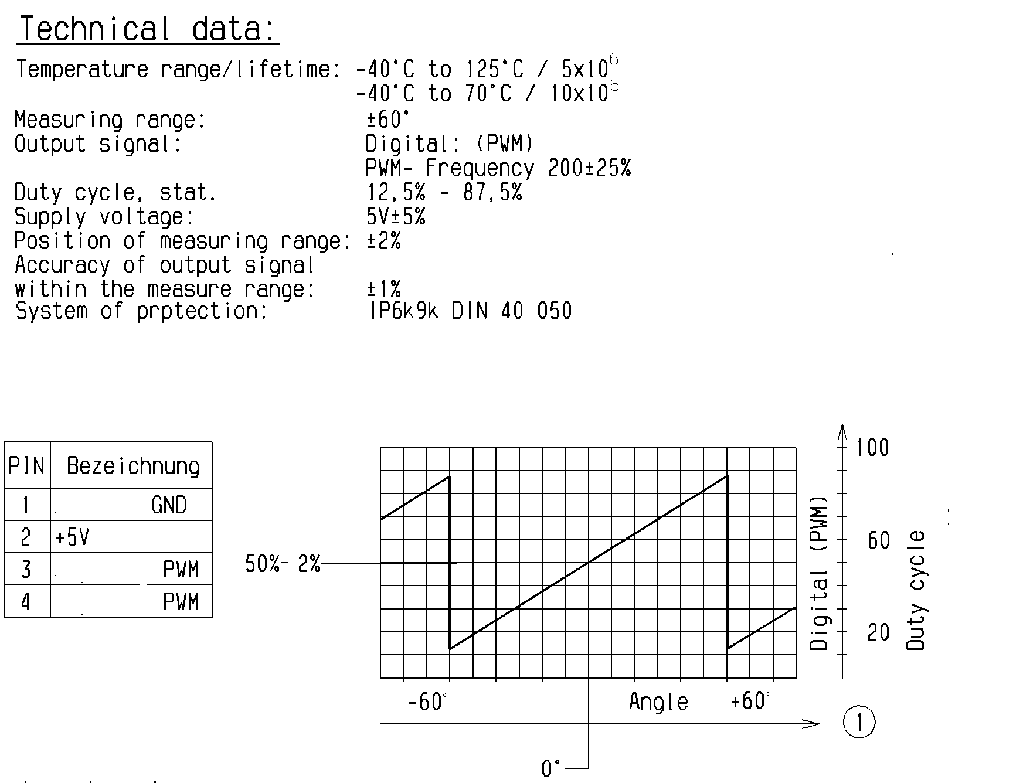

Senzor na nápravu pre AFS svetlomety. Prikladám menší popis z výkresu.

Napájacie napätie 5V, výstup 2x PWM s meneným "Duty cycle" na frekvencii 200Hz.





Používa sa pod číslom 7L6 v TOUAREGu, AUDI Q7, pod číslom 1T0 v ostatných modeloch VW Group.



Cena ....

[profor]

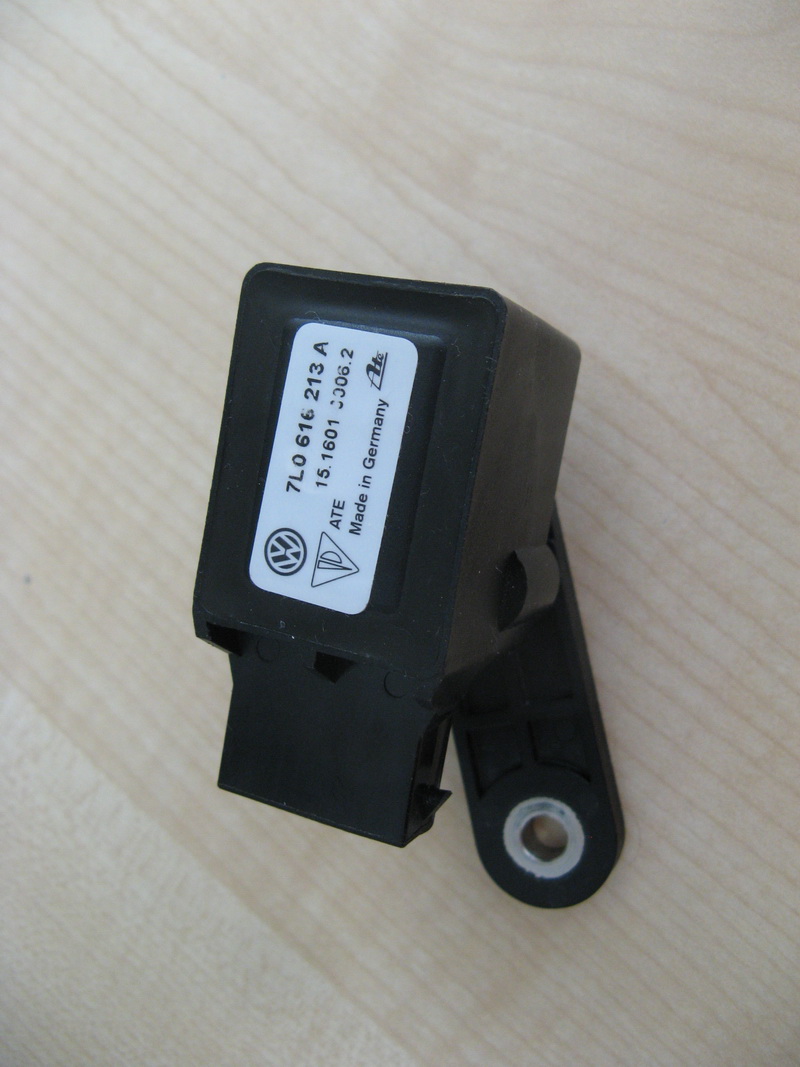

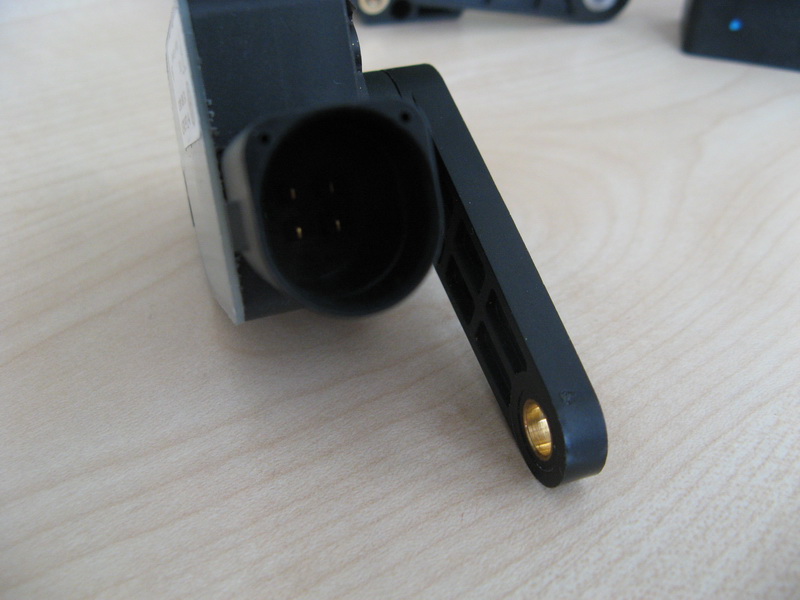

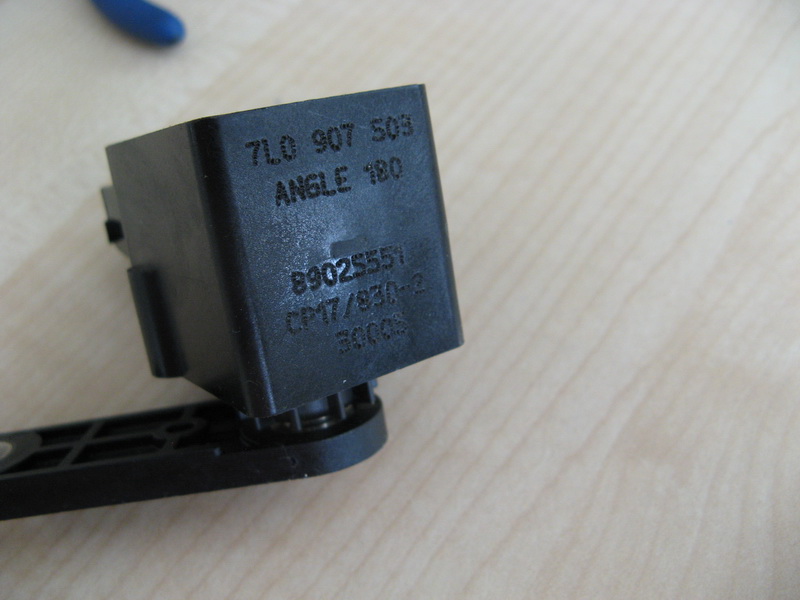

7L0 907 503

7L0 616 571 A

7L0 616 213 A

NIVEAU SENZOR



Senzor pre AFS svetlomety, pracovný uhol 180°, volitelná prevádzka na zadnej alebo prednej náprave prepinovaním.

Napájacie napätie 8 - 18V, výstup PWM s meneným "Duty cycle".



Používaný v TOUAREG 2005 - 2008



Cena ...

[profor]

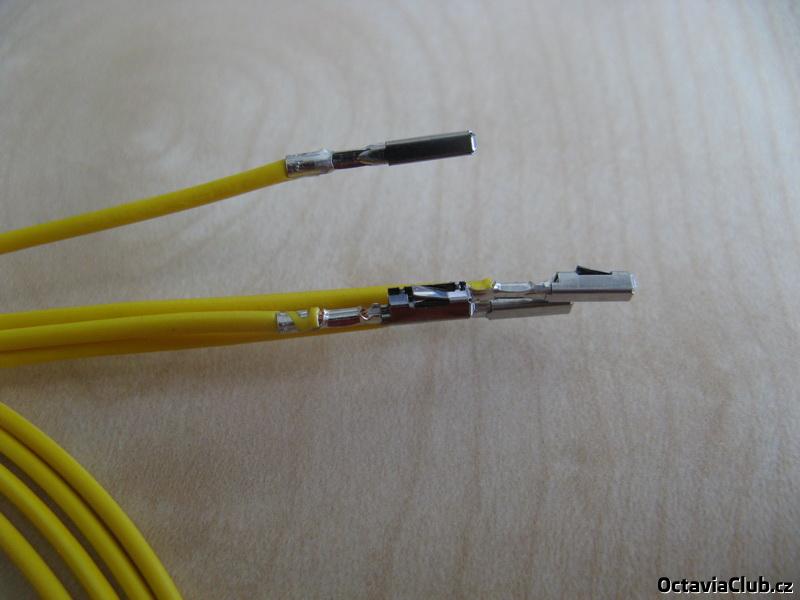

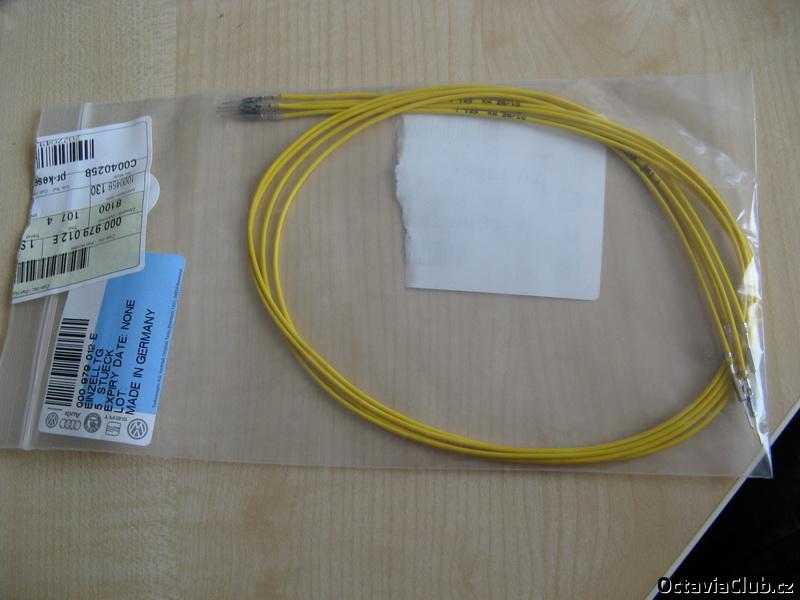

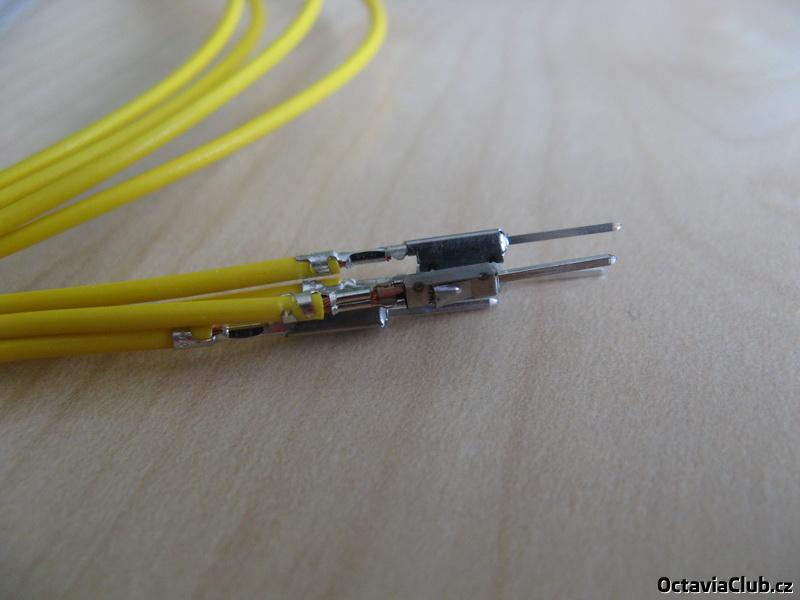

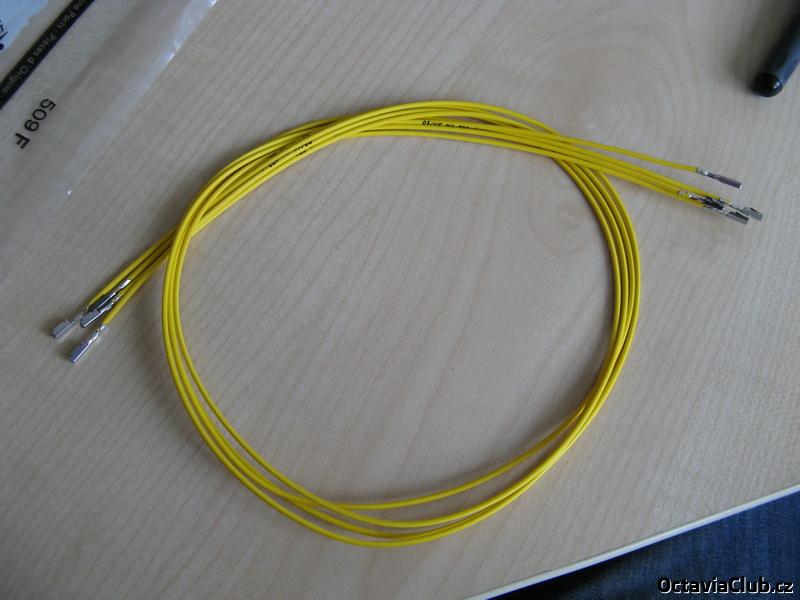

000 979 009 E samička

000 979 012 E samec

DUTINKA S VEDENIM



Pol metrový káblik zakončený na oboch stranách dutinkami, prierez 0,5 mm˛.

Vhodný do malých konektorov ako tlačítka TPM, kontrolka airbagu, ESP, budíky....



Cena jedného vedenia s dvoma pinmi 000 979 009 E 3,54 €.

Cena jedného vedenia s dvoma pinmi 000 979 012 E 2,55 €.

Upraveno Duben 19, 2011 uživatelem profor

[profor]

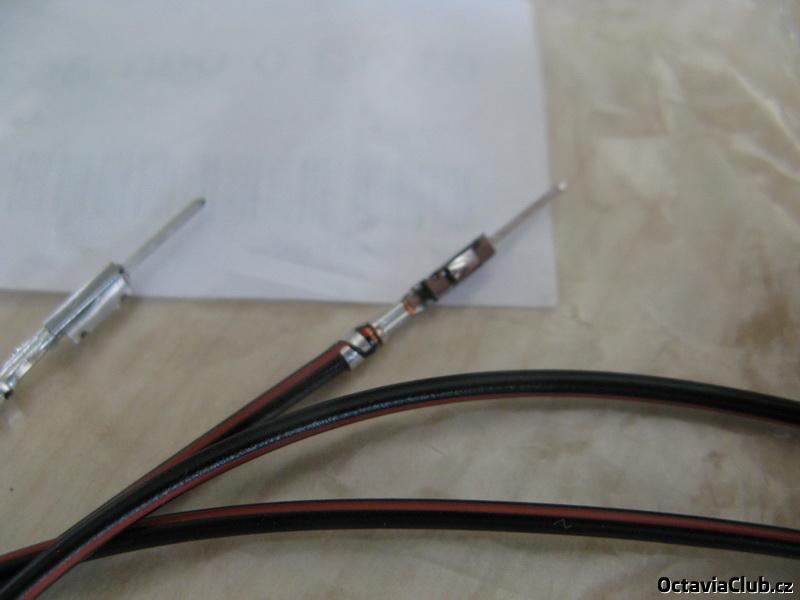

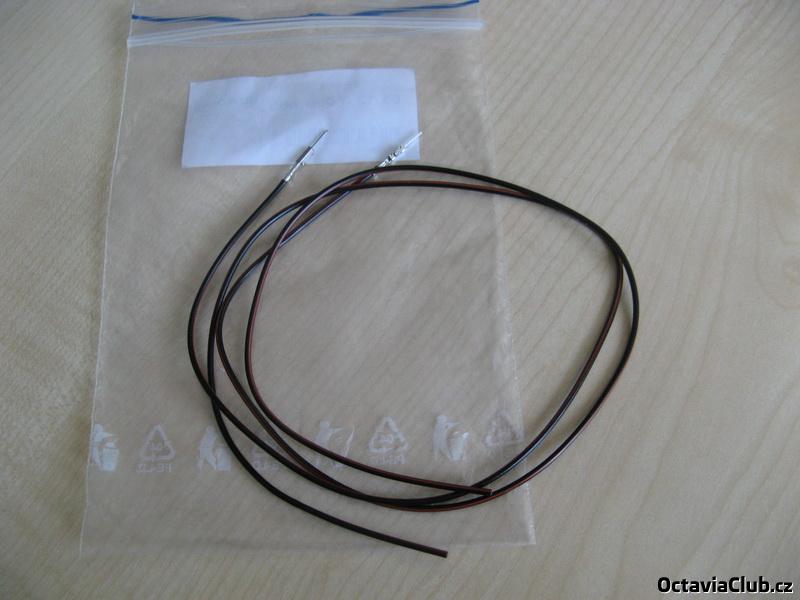

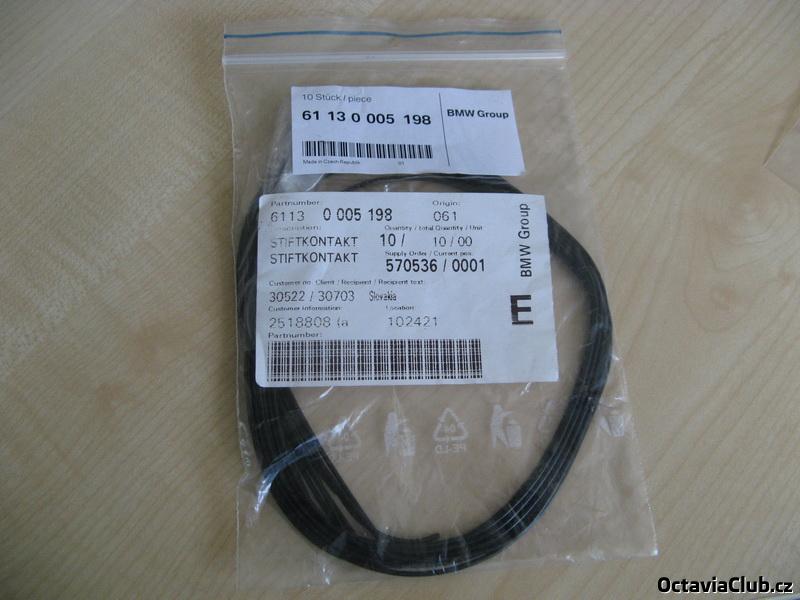

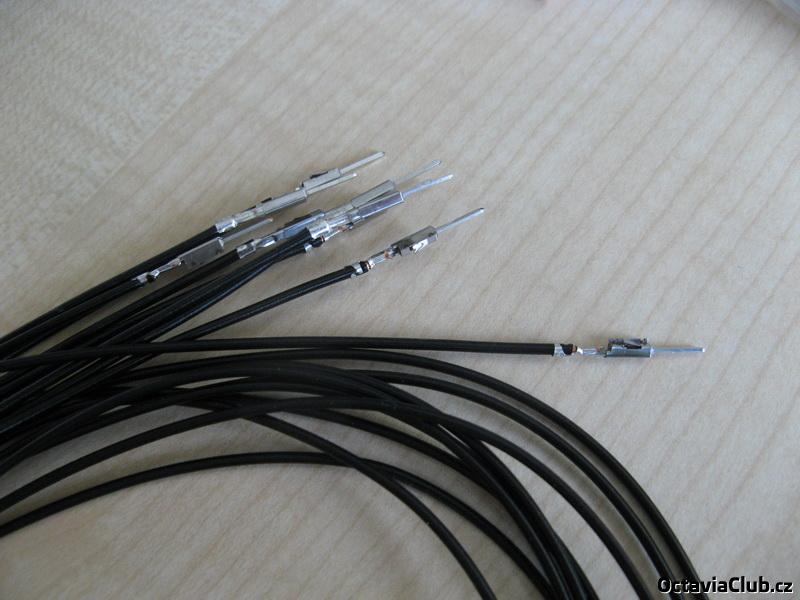

NÁHRADA 000 979 009 samička

NÁHRADA 000 979 012 samec

DUTINKA S VEDENIM



Dutinky (piny) s káblikmi od BMW presne ako predošlé, rozdiel je v tom že farba kábliku je čierna prípadne čierno/červená a kábliky s dĺžkou cca 0,5m sú ukončené len jednou dutinkou.

Predávané po desať kusov v balení.



SAMIČKY

61 13 0 005 197 pozícia 1, 0,5 mm², nevodotesný

61 13 0 006 663 pozícia 1, 0,75 mm², nevodotesný

61 13 0 005 199 pozícia 3, 0,5 mm², s tesnením

61 13 0 006 665 pozícia 3, 0,75 mm², s tesnením



SAMČEKY

61 13 0 005 198 pozícia 2, 0,5 mm², nevodotesný

61 13 0 006 664 pozícia 2, 0,75 mm², nevodotesný

61 13 0 005 200 pozícia 4, 0,5 mm², s tesnením

61 13 0 006 666 pozícia 4, 0,75 mm², s tesnením





Informácie z BMWFans. Reálne objednatelné.

[profor]

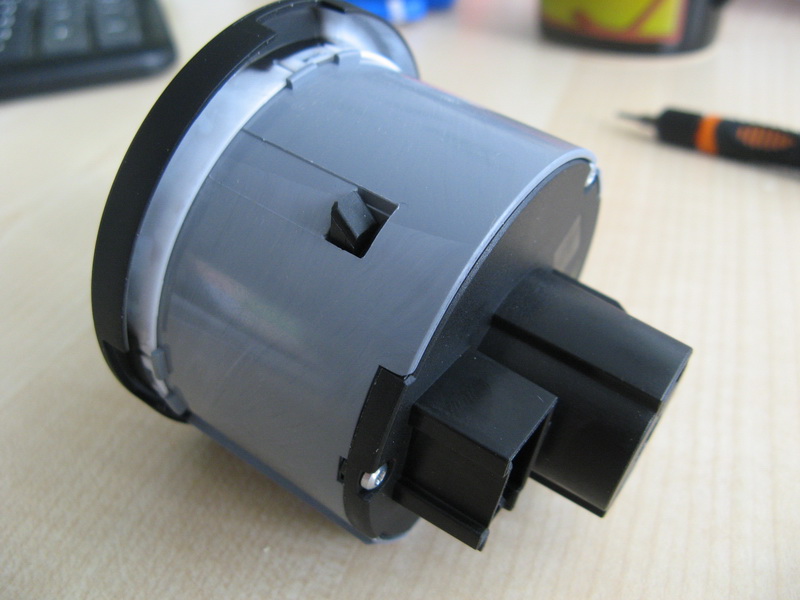

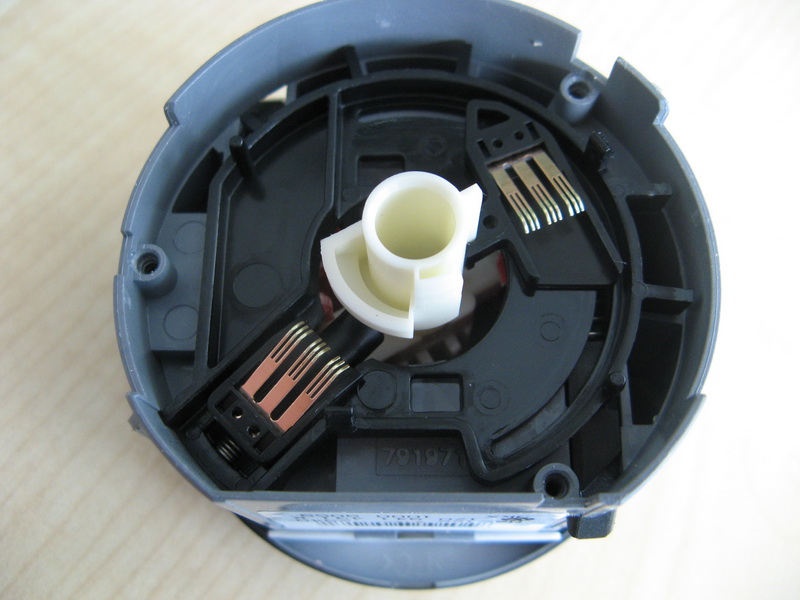

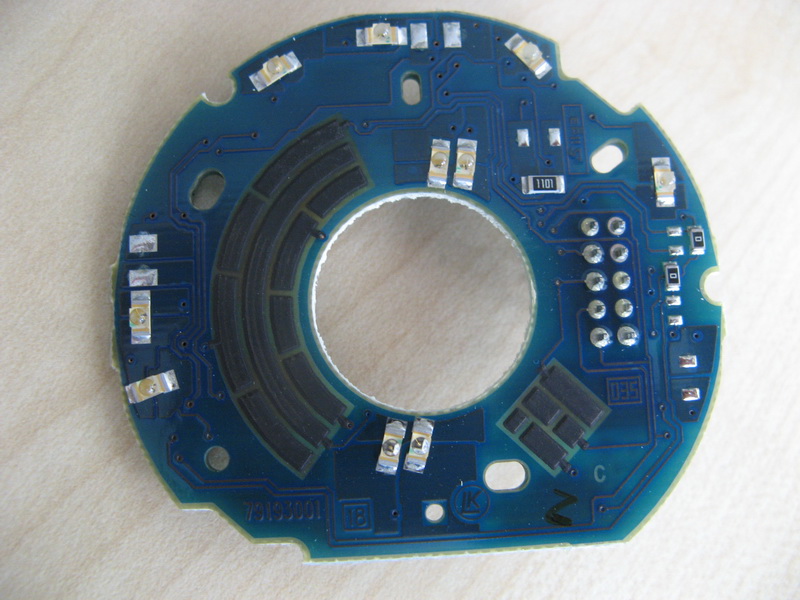

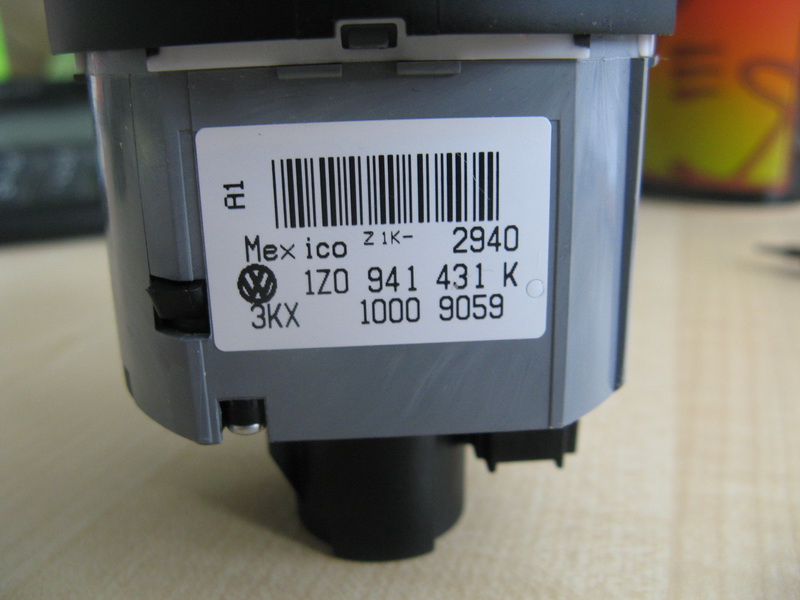

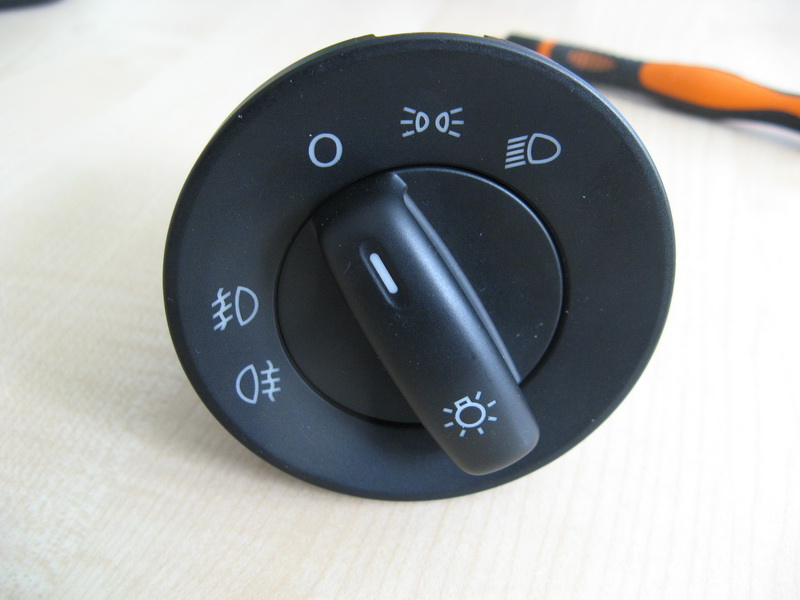

1Z0 941 431 K

SPÍNAČ SVETIEL



Spínač svetiel pre denné svietenie, obrysové, stretávacie, predné a zadné hmlové svetlá.

Bez spínača automatických svetiel. Zelené podsvietenie.



Pasujúci konektor 10pin - 8E0 971 980.

Vedenie s dutinkami do konektoru 000 979 009 E alebo 000 979 009 EA.



Octavia II od 2009.



Cena ...

Upraveno Duben 8, 2011 uživatelem profor

[profor]

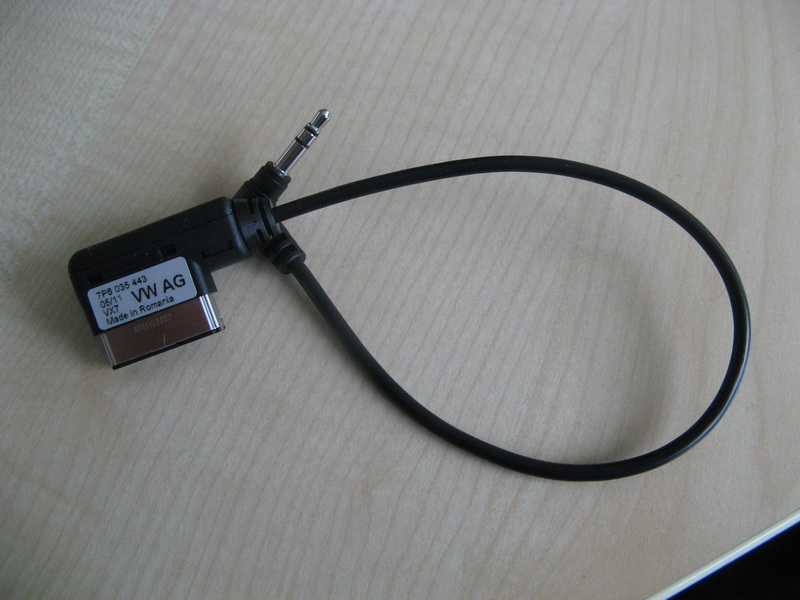

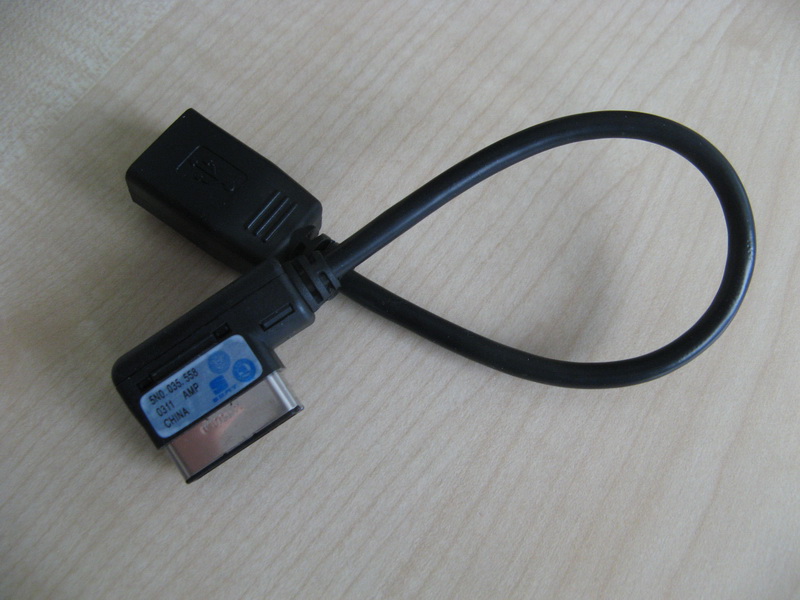

7P6 035 443 == 000 051 446 D 3,5mm

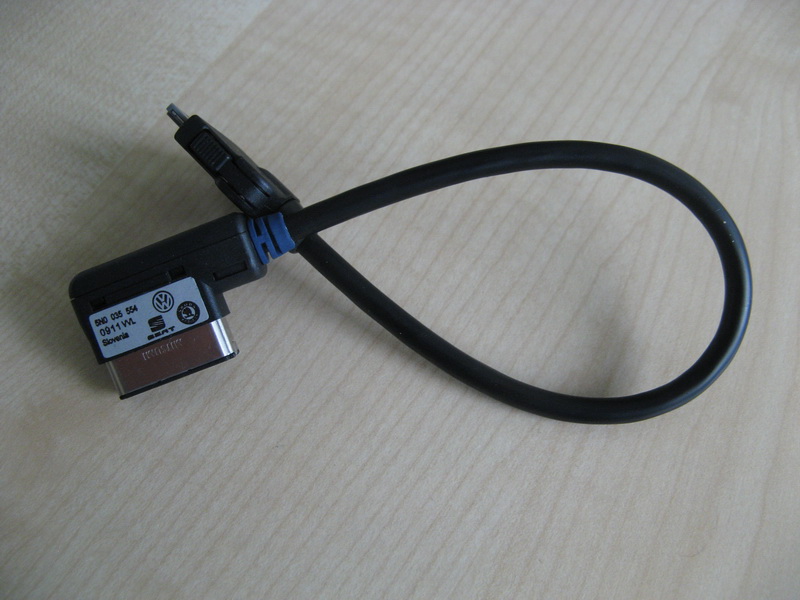

5N0 035 554 == 000 051 446 C iPod

5N0 035 558 == 000 051 446 B USB

000 051 446 A miniUSB

ADAPTÉRY PRE INTERFACE MDI



Kabeláž pre pripojenie rôznych audiozdrojov a dátových zariadení do MDI rozhrania.

Rôzne čísla dielov podľa značiek, väčšinou sa líšia iba číslom, vnútorné zapojenie je identické, majú rôzne dĺžky.



Popis pinov TU.



Káble s číslom začínajúcim 5N0 sú používané vo VW a SEAT.

Káble s číslom začínajúcim 7P6 sú používané vo VW Touareg.

Ich ekvivalenty s číslom 000 sa používajú ako retrofit vo VW.

[profor]

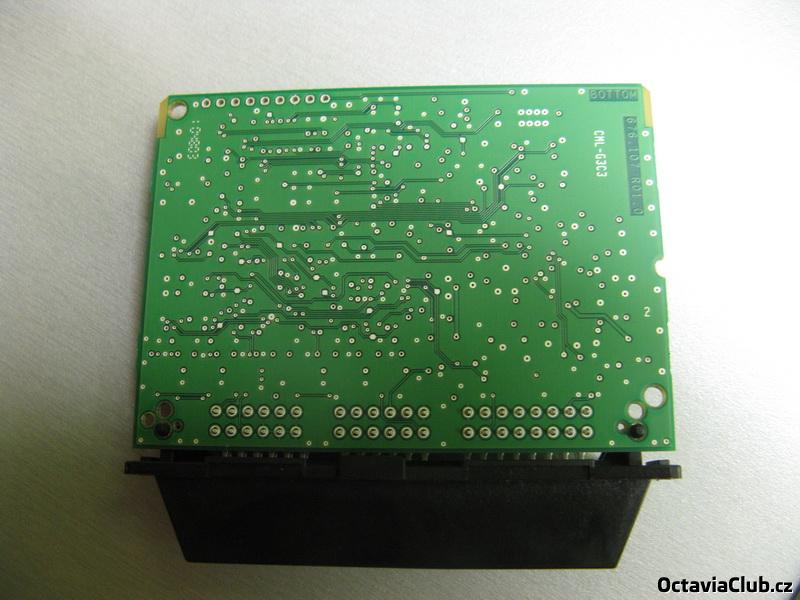

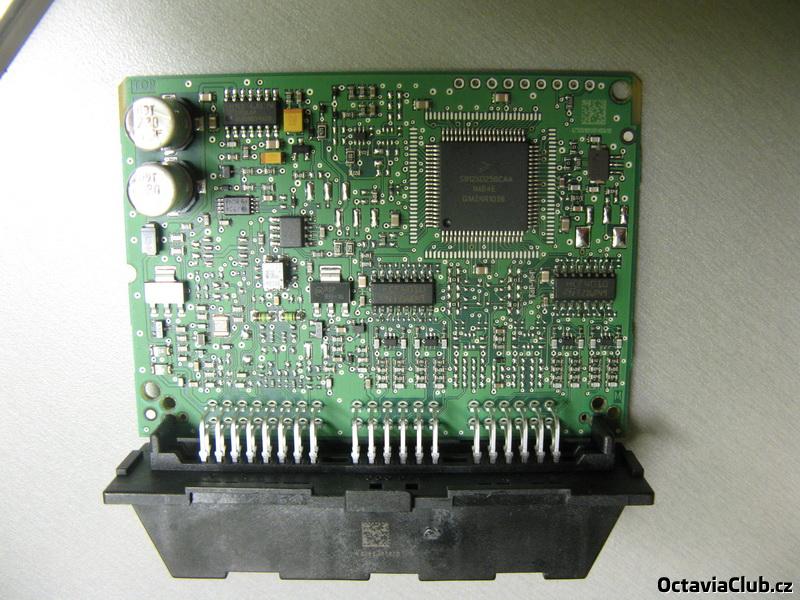

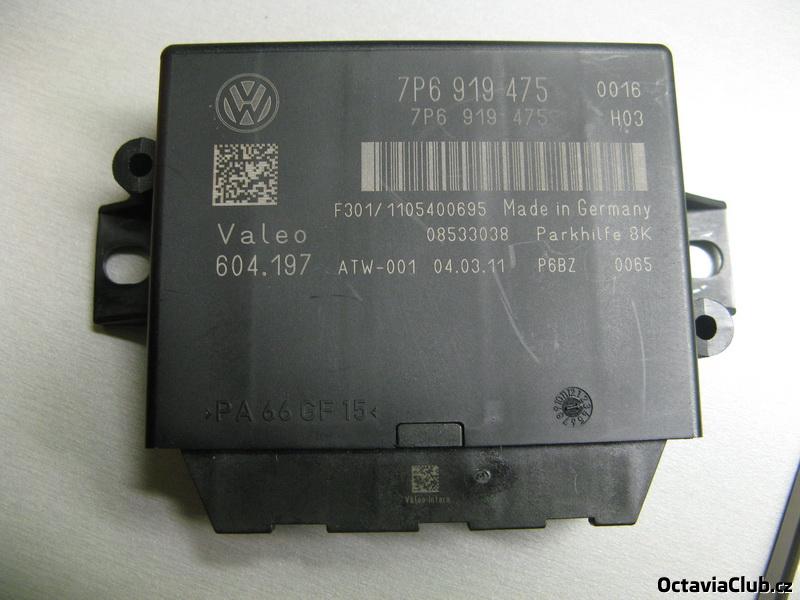

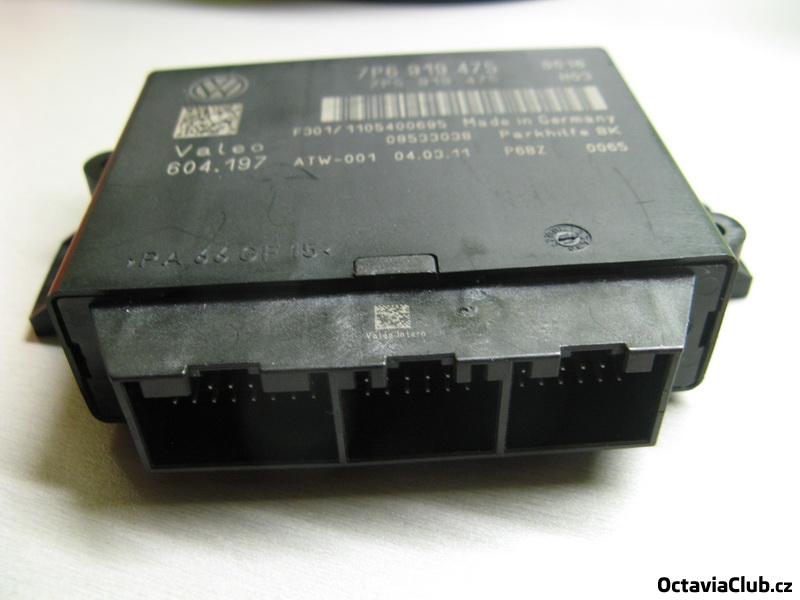

7P6 919 475

*** 919 475

POMOC PRI PARKOVANÍ



Riadiaca jednotka pomoci pri parkovaní pre osem senzorov, 4 vpredu, 4 vzadu.

Modely pre rôzne platformy sa líšia začiatkom kódu.

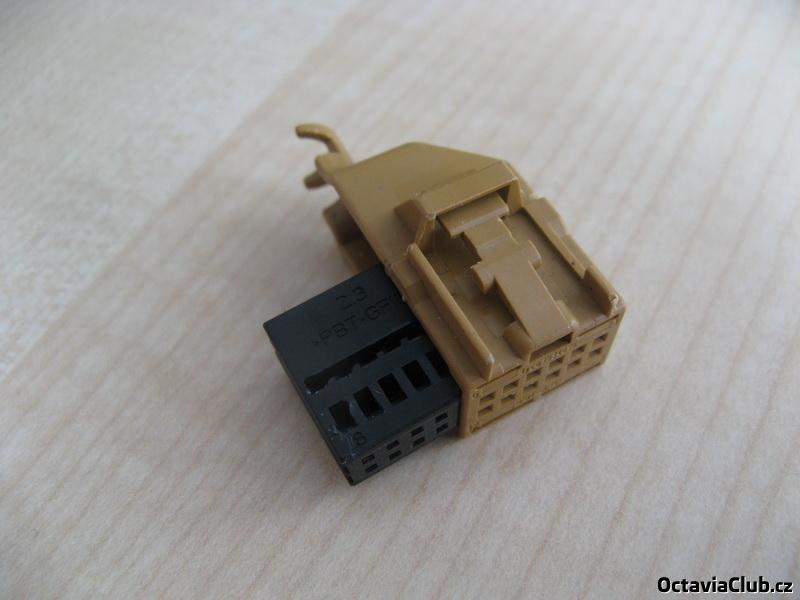

Pasujúce konektory:



8E0 972 416 16 pinový hnedý, pasujúce vedenie s dvoma dutinkami 000 979 009 E

8E0 972 112 12 pinový čierny, pasujúce vedenie s dvoma dutinkami 000 979 009 E

8E0 972 112 B 12 pinový hnedý, pasujúce vedenie s dvoma dutinkami 000 979 009 E



Cena ...

[profor]

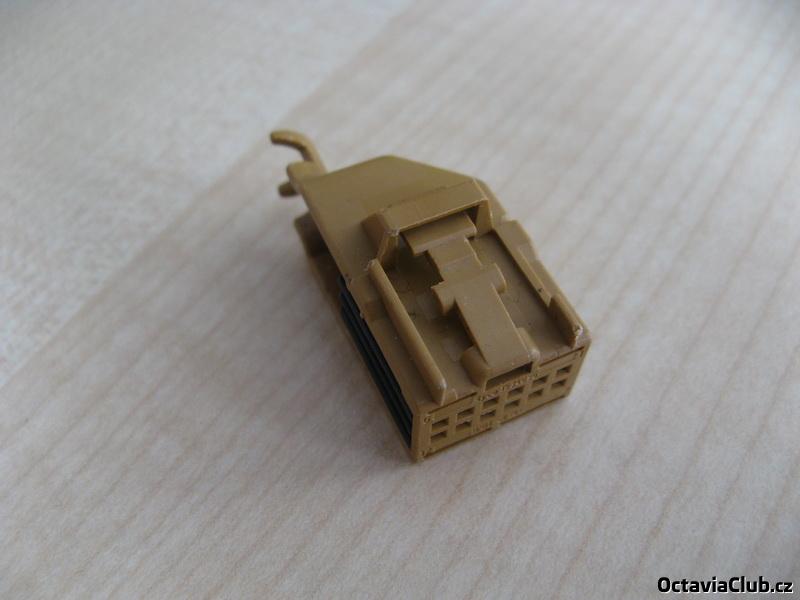

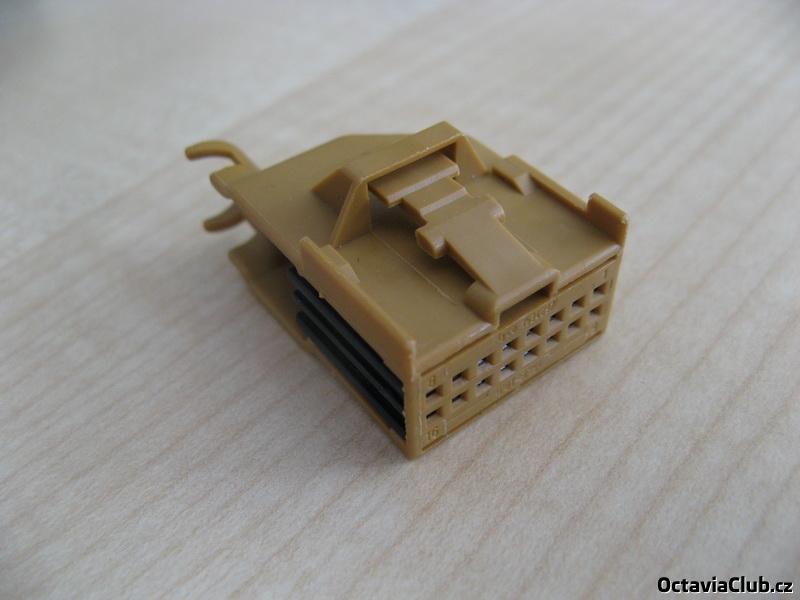

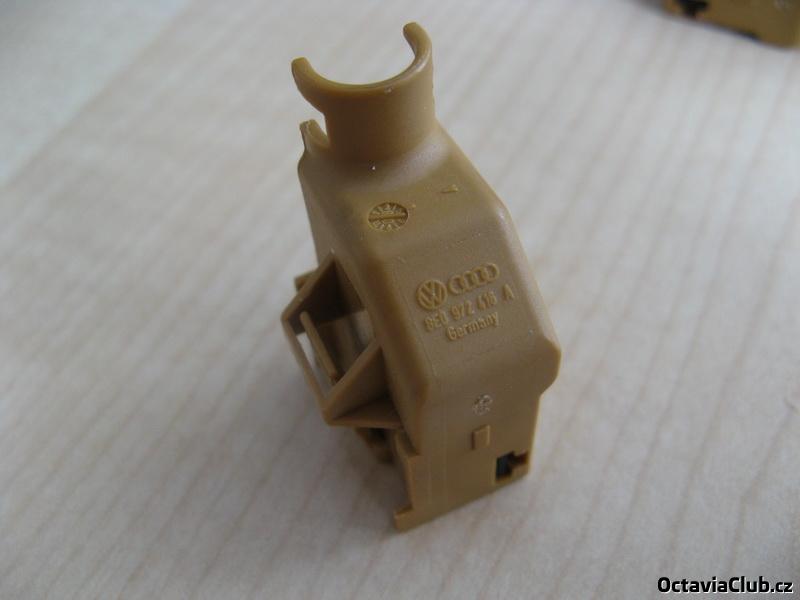

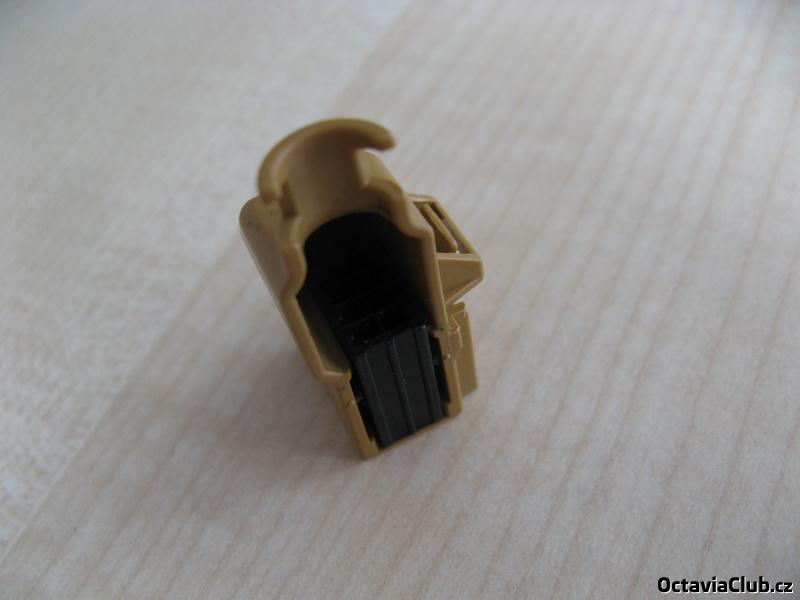

8E0 972 416

KONEKTOR 16 PIN



16 pinový hnedý konektor použitelný napríklad pre parkovací asistent.



Pasujúce vedenie s dvomi dutinkami 000 979 009 E.



Cena ...

[profor]

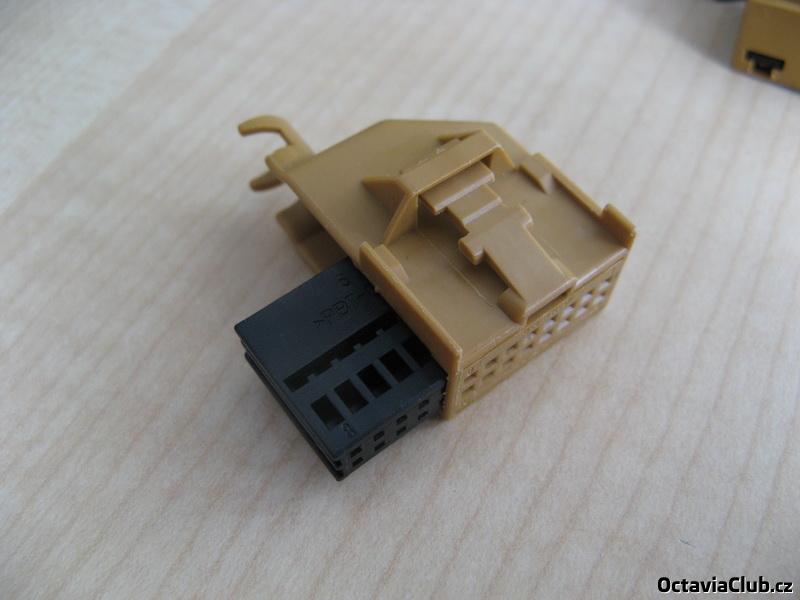

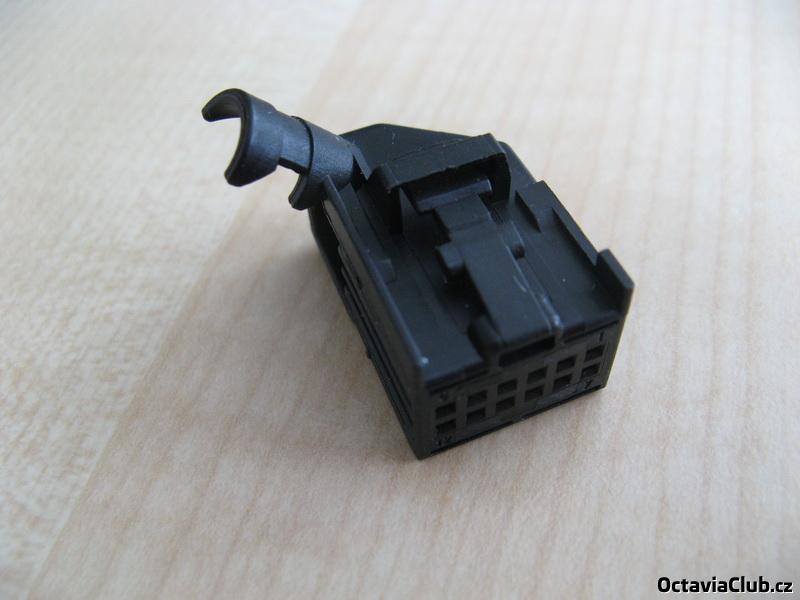

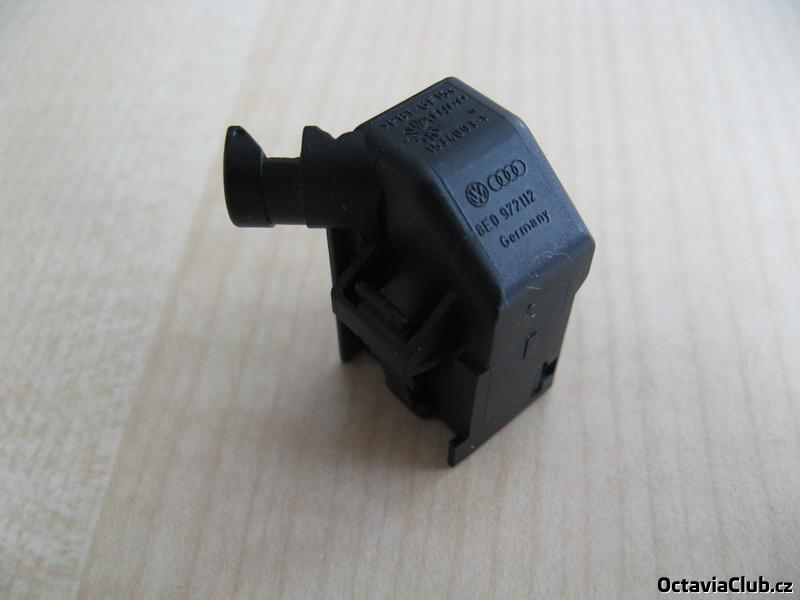

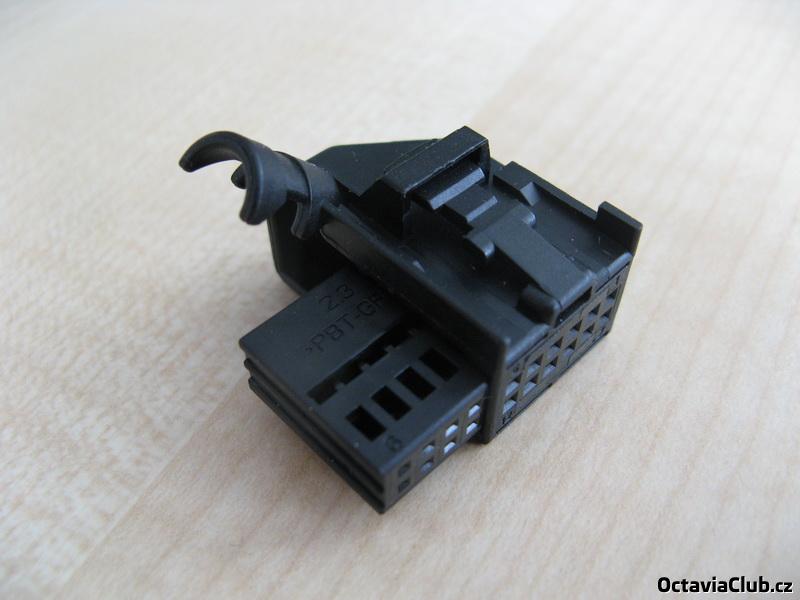

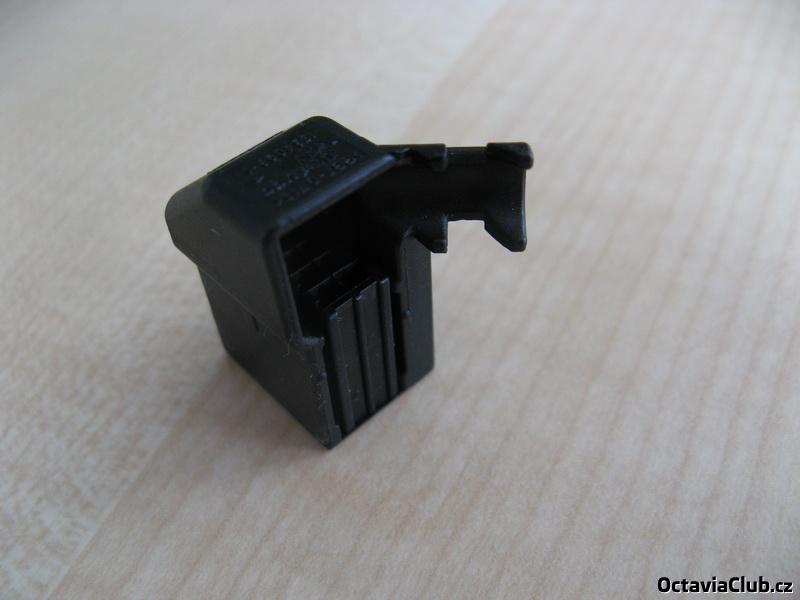

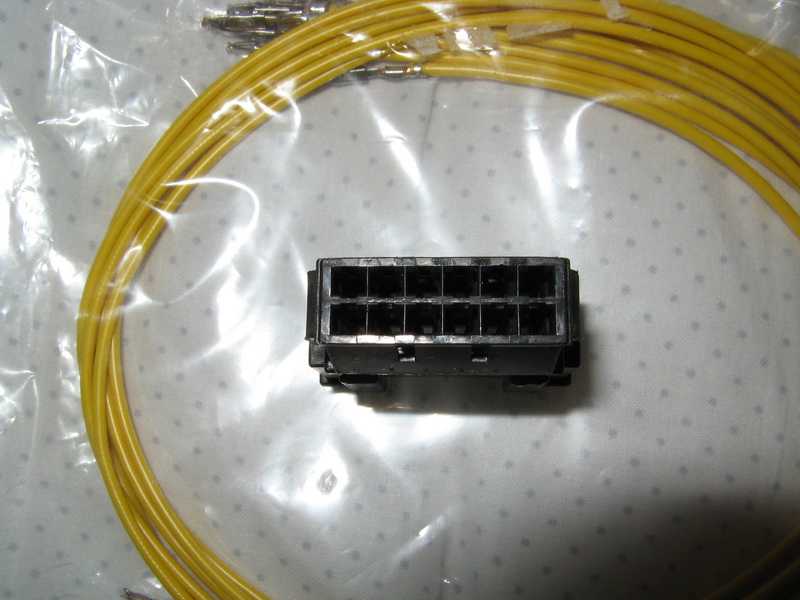

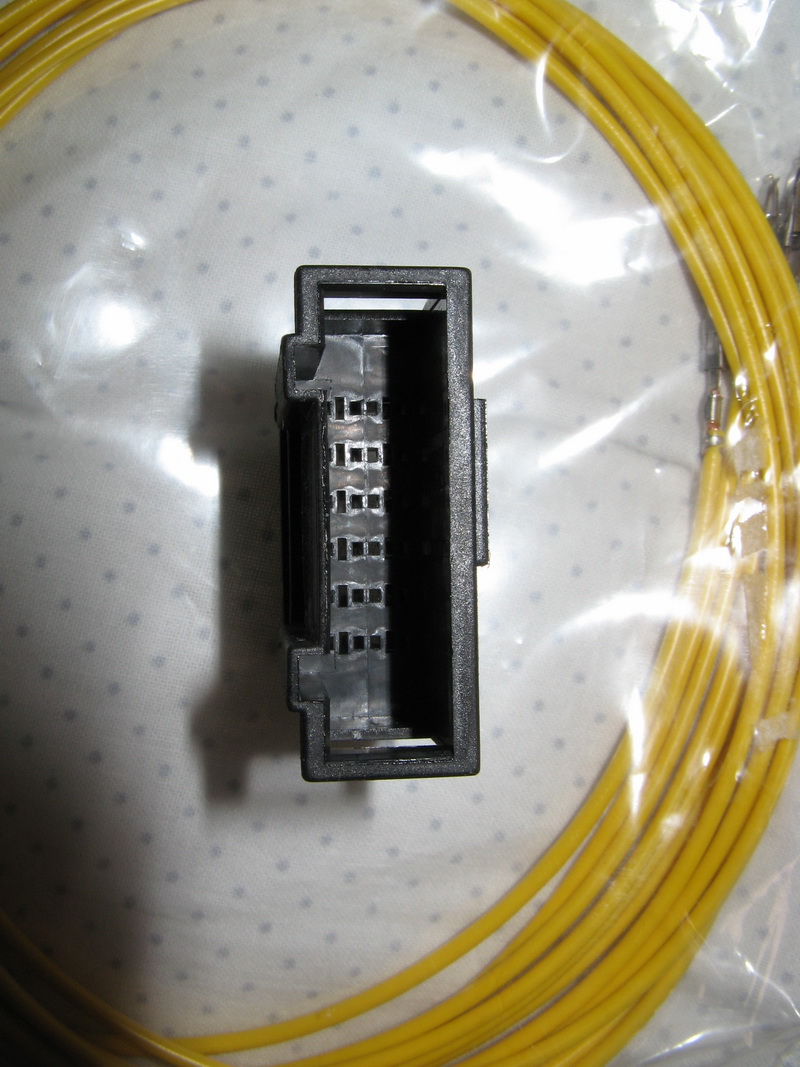

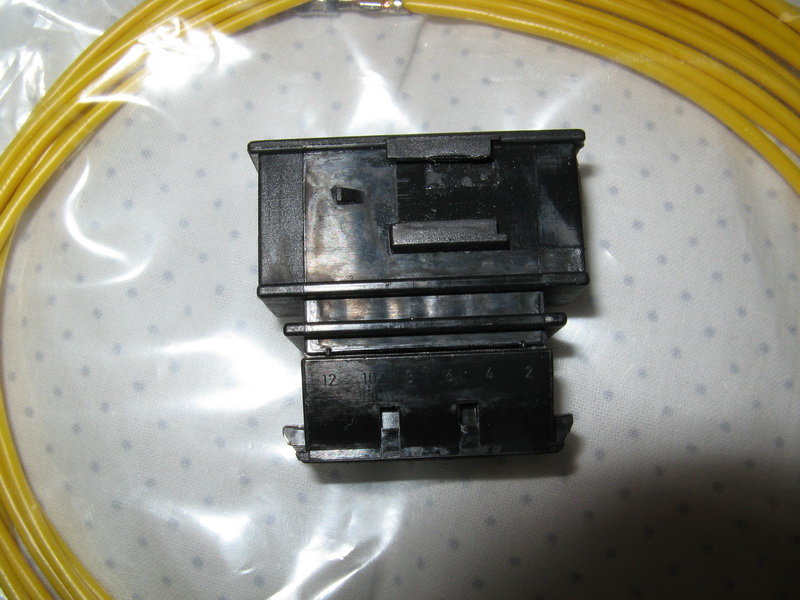

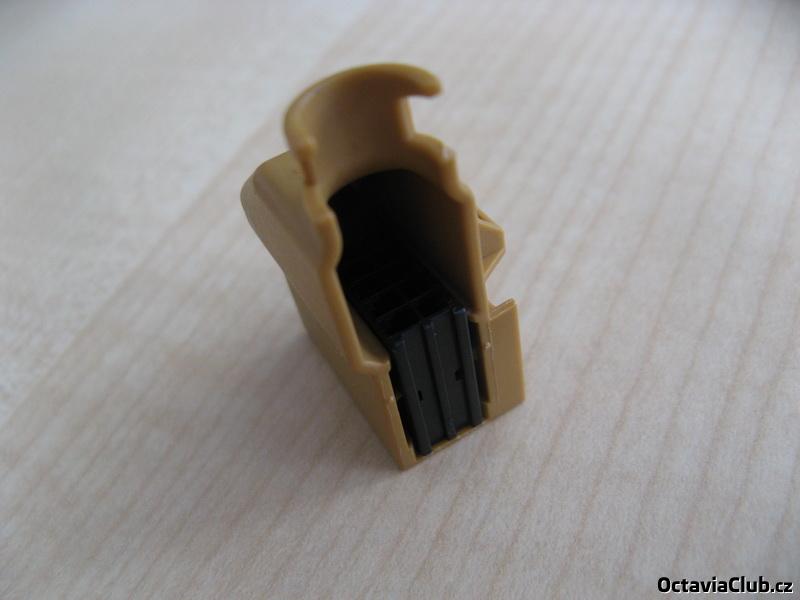

8E0 972 112 B hnedý

8E0 972 112 čierny

KONEKTOR 12 PIN



12 pinový konektor použitelný napríklad pre parkovací asistent.



8E0 972 112 má protikus na kabeláž s číslom 4E0 972 112.



Pasujúce vedenie s dvomi dutinkami 000 979 009 E.



Cena ...

Upraveno Červen 3, 2011 uživatelem profor

[profor]

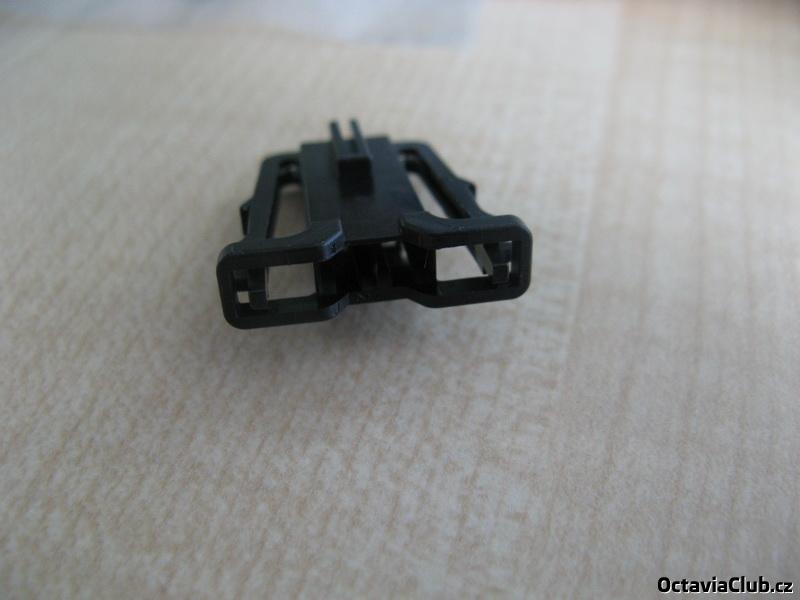

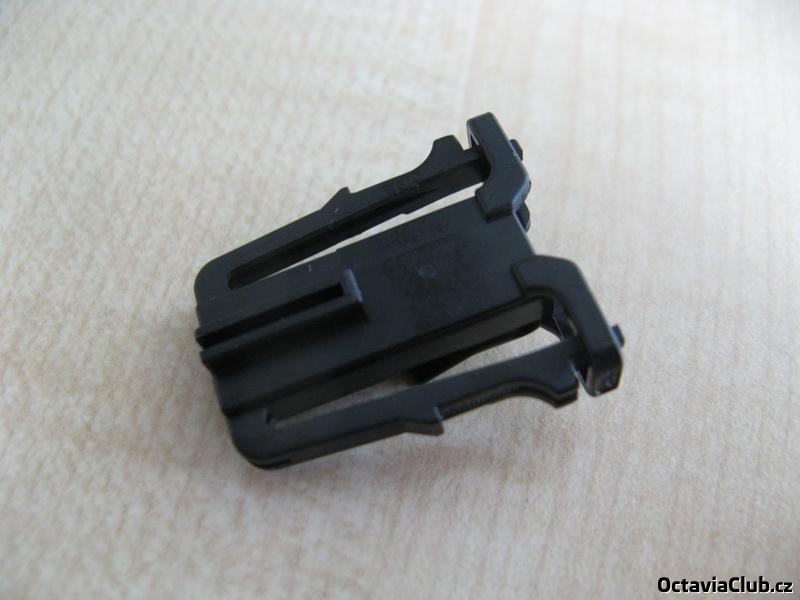

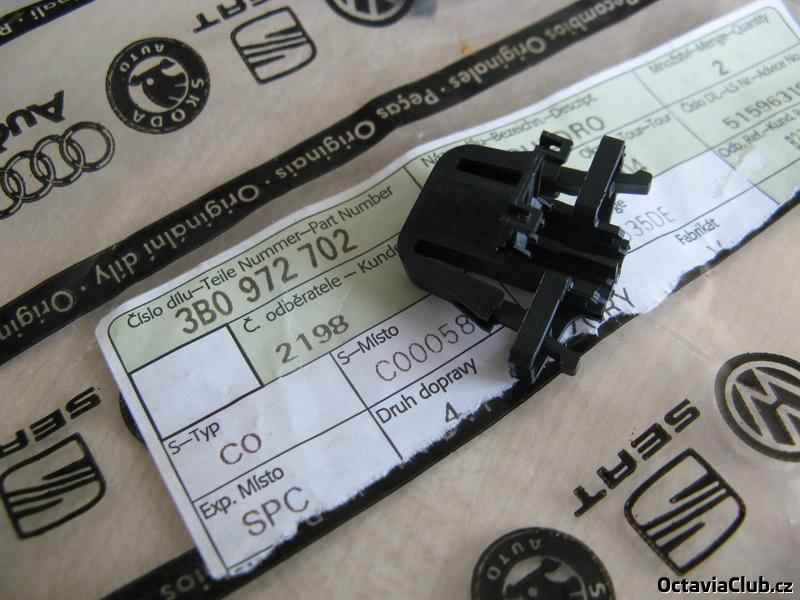

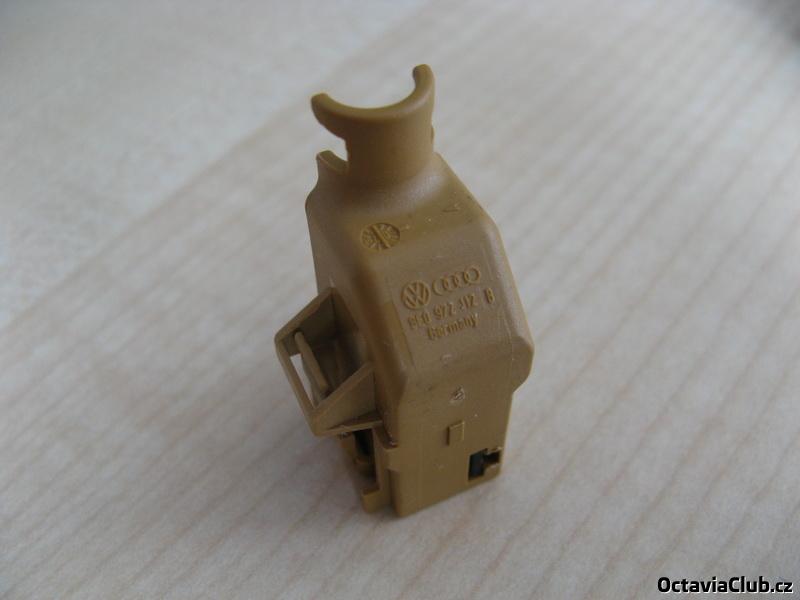

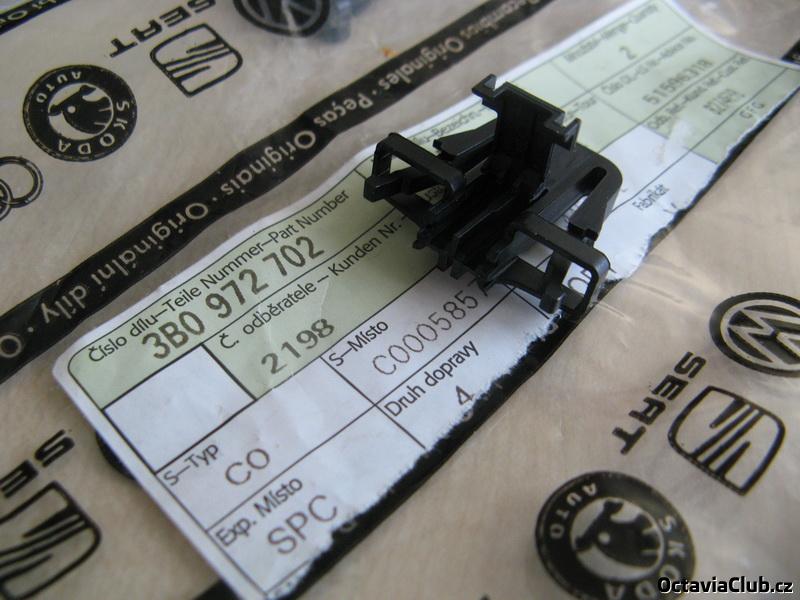

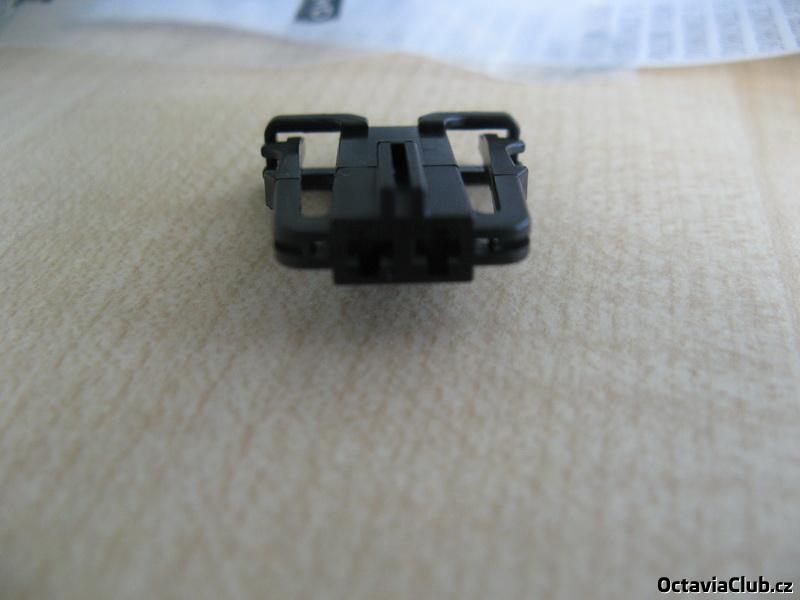

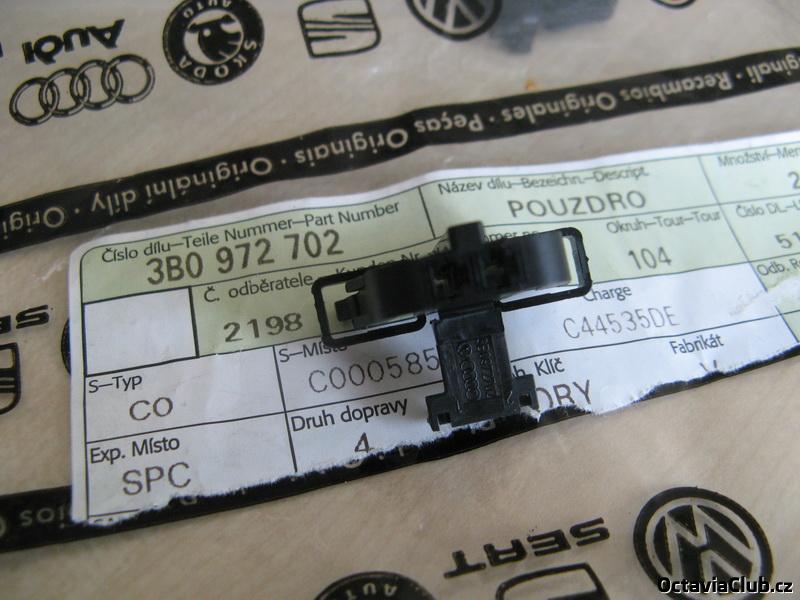

1J0 971 972

3B0 972 702

KONEKTOR PLOCHÉHO KONTAKTU



Konektor dvojdutinkový použitý napríklad v repráčiku parkasistentu, lampičkách na osvetlenie nôh, lampičkách vo dverách.



Protikus k tomuto konektoru 3B0 972 712.

Pasujúce vedenie s dutinkami má číslo 000 979 131 E (1,0 mm²).
