LED podsvícení do ovládání ventilace

[Goose]

S dovolením PASATA ze SKODAHOME serveru přidávám postup a fotky na dodatečné osvětlení koleček ofuků v OII.



Je to sice taková blbinka, ale vypadá to efektně a aspoň je to auto něčím zvláštnější ;)



Do ofuků je možné namontovat LEDky určené přímo k podsvícení koleček v Superbu, ale špatně se shánějí (za rozumnou cenu jedině vrakáč a moc nejsou).



Postup:



1) Vyndat boční ofuky a střední kastlík. Střední kastlík opatrně vypáčit ideálně plastovým klínem nahoru, boční jdou fakt mizerně, drží perfektně, po vytažení jsem musel rovnat dva plechové držáčky (spony), ale to už jde dobře.

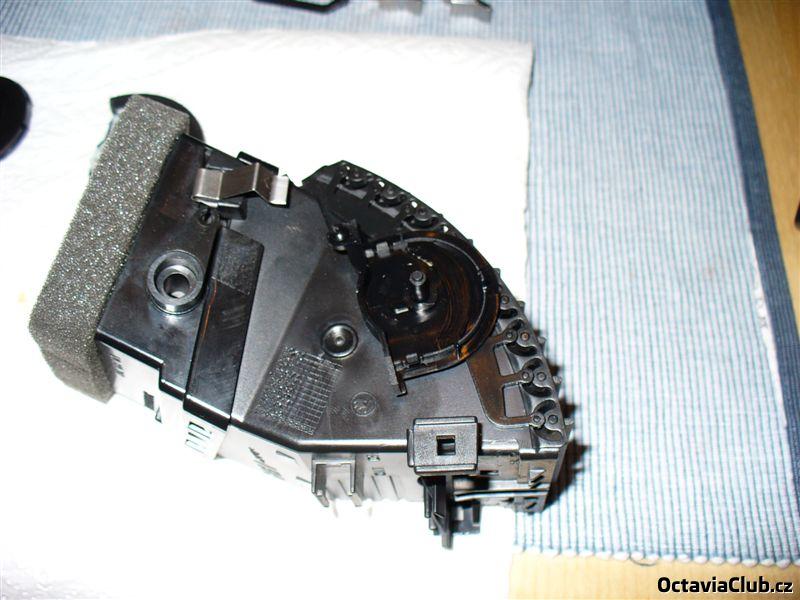

2) Rozebrat ofuk a vyndat kolečko. Doporučuji začít bočním, ten je na rozebrání jednodušší a alespoň si člověk procvičí ruce pro ještě jemnější práci ;)



3) Do kolečka nainstalovat plošný spoj s ledkama, protáhnout kablík a smontovat vše zpět.

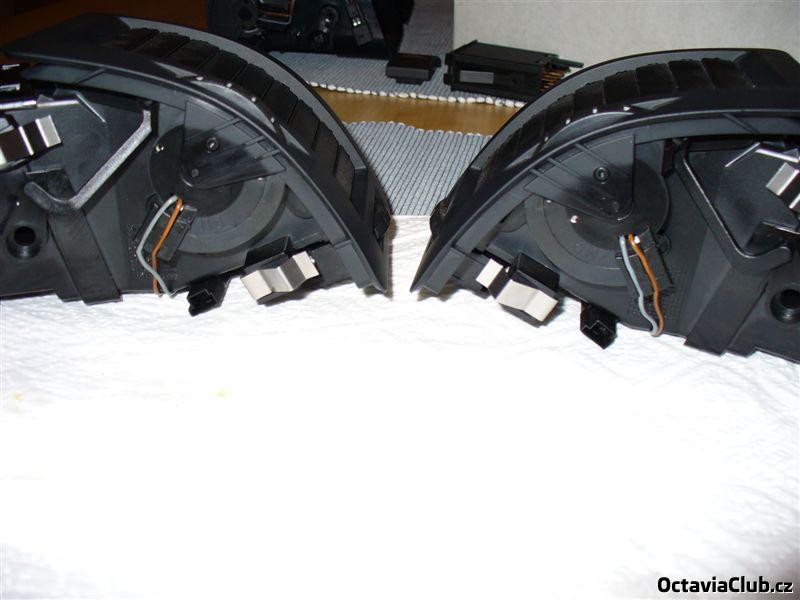

4) Střední kastlík je větší oříšek, je tam hodně míst kde je do sebe zacvaknutý vrchní (viditelný) díl a vnitřek s žaluziema, viz FOTO. Nezapoměňte si to položit na něco měkkého ať to nepošrábete!

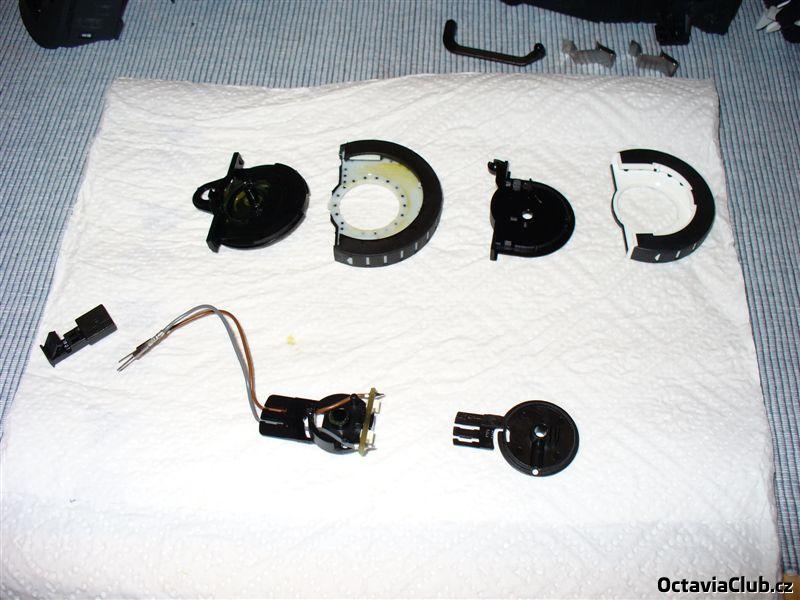

5) Po rozebrání opět vyndat kolečka, vložit diody, smontovat zpět. Pozor při vyndavání, vylítne z toho takový malý perko který dělá aretaci v krajních polohách.



6) Secvaknout vnitřní díl s vnějším. Tady má člověk chvílema pocit že jsou dvě ruce málo, udržet pohromadě boční kolečka a ještě to zasunout všechno do sebe, ale dá se ;)



7) Připravit si elektroinstalaci. Nejjednoduší je připojit se na podsvit varovného trojůhelníku, ledky v ofucích tím pádem budou měnit intenzitu podle nastavení regulace podsvitu.

Na konektoru pin č.1 je zem (brown, tedy hnědá), na ten zapojit černý mínus od LEDek, pozice 3 je podsvícení tlačítka (barva gn/ro tedy zeleno/červená), na ten zapojit plus od LEDEk.



8) Protáhnout si kablík k levému a pravému ofuku. Jde to i jakýmkoli tvrdším drátem od středního tunelu, kdo chce být pečlivý, sundá kastlík spolujezdce a vyndá budíky a jde hezky současně se stávající kabeláží vozu.



9) Zapojit konektory, vyzkoušet že vše svítí, vyzkoušet že se kolečka točí bez drhnutí, zacvaknout boční ofuky, střední kastlík a machrovat před stopařkama :)



Přikládám fotky od PASATA , pro zájemce o samovýrobu i nákres DPS a schéma zapojení spínače z ELSY.

Sadu 4ks hotových LED s připravenými konektory a kabely na protažení lze objednat přes SZ, vč. dobírky stojí 500 Kč .



Použité LED a SMD odpory:

http://www.gme.cz/cz/led-plcc2-white-1200-120-p960-071/

http://www.gme.cz/cz/r1206-390r-1-p900-332/





side_a.pdf

side_b.pdf

spinac.pdf

[Kajman]

Odkaz na GME je na bílé LEDky, ale na obrázku mu to svítí zeleně, jaké zelené LEDky se dají použít?

Original Škoda použité v podsvícení přístrojů jsou na toto slabé, mám vyzkoušeno.

[Goose]

Ano, svítí to zeleně i když jsou tam bílé ledky. V tomhle ofuku jsou přímo ty ledky z GM. Resp. zeleno bíle, ono je taky otázkou jak si poradí foťák s vyvážením bílé, ale svítí to bíle s nádechem do zelena, řekl bych. Rozhodně ne tak jak je to na té fotce no... Každopádně to svítí tak akorát, že to neruší ale je to vidět.

[Huba73]

A to vodorovne kolecko sa neda osvetlit?

[Adoks]

Goose: pěkná práce B) už chvílu nad tím přemýšlím, že to spáchám.

Říkal jsem si, že někde seženu ofuk ze superba a kuchnu ho abych věděl, jak to mají udělaný.

A už to vím :D dost dobrý

[vevca]

Já už to mám nachystané asi rok v garáži a ještě jsem se k montáži nedostal. :lool:

[Kajman]

A to vodorovne kolecko sa neda osvetlit?



Dá se i to vodorovné :D

Upraveno Duben 22, 2013 uživatelem Kajman

[Huba73]

Kajmane dik za info tak ak bude cas,pustim sa do toho.

Vie niekto cislo tych origo diod?dik

[Huba73]

Ahoj tak dnes som sa k tomu dostal a super akurat pri zapnuti vystraznych blikaju aj ofuky.Pin 1 hnedy kostra a pin 3zaleno cerveny +.kde soudruh urobil chybu?Dik za radu.

[Gracho]

Na výstražných sa nedostaneš ku kontaktu,kde Ti prestanú blikať. Najbližšie kde to môžeš napojiť,aby to neblikalo je kábel rádiu :) .

[Huba73]

Aha myslel som si ze mam nieco zle zapojene.Dik za upresnenie.Zatial to necham tak a ked bude cas tak to prekopem niekam inam.dik

[PetrRS]

je možnost to někde sehnat ty ledky do ofuků? prodává to někdo? dík
